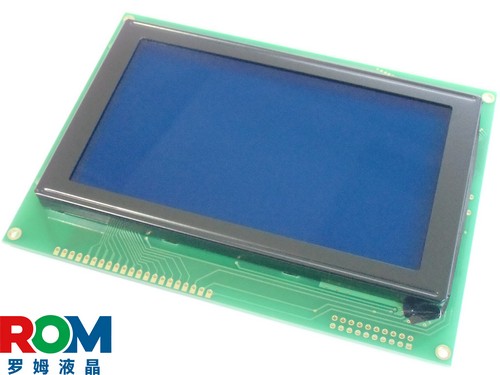

在医疗生化分析仪、电力谐波监测仪与工控终端中，240128液晶模块因其兼顾高像素容量与宽阔画幅，一直是单色液晶屏领域的高端首选。作为技术顾问，在支持工程师进行样机开发时，我常被问及如何快速搞定其外围配置与驱动时序。今天我们以经典型号WYM240128A5为例，从硬件参数到常见疑难进行全方位拆解，助您高效避坑。
一、WYM240128A5核心规格与硬件参数速查
二、技术深度解析（高频工程QA精解）
Q1：WYM240128A5与常规12864相比，在显示能力上有何质的飞跃？
A1：分辨率达240×128 dots，显示容量翻倍；AA区达107.95×57.55mm（约5英寸宽屏视野），点大小0.40×0.40mm。不仅能容纳多达8行中英文字符，更能同屏平滑绘制动态心电曲线或电压波形，信息层次极高。
Q2：主控RA6963的图文叠加（OR/AND/EXOR）逻辑如何应用？
A2：在这款240128液晶模块中，RA6963内置32KB显存，文本区与图形区独立寻址。将文本设为0x0000（显示参数），图形设为0x1000（显示波形），启用OR逻辑合成，MCU仅需更新波形坐标，固定文本不会被覆盖闪烁，大幅节省主控算力。
Q3：Pin18（FS）字体选择引脚如何接线？
A3：FS为硬件字库选择端：接VDD高电平选用6×8点阵，单行最多显示40个字符；接地选用8×8点阵，单行显示30个字符。硬件电平直接切换，无需重新烧录MCU字库，便于多语言排版。
Q4：板载负压发生电路应如何连接对比度调节电位器？
A4：模块Pin21（VEE）板载输出了负压。用户仅需准备一个10K~20K可调电位器，两端分别接VDD（+5V）和Pin21（VEE），滑动中心端接Pin4（V0），旋转旋钮即可平滑微调显示反差，实现单+5V电源极简供电。
Q5：初次调试时屏幕内容偶发乱码，技术顾问建议如何排查？
A5：罗姆液晶出厂均经严苛信赖性测试，现场乱码多为时序抢占所致：RA6963写指令前必须读取状态字并确认STA0与STA1就绪标志位，切忌无延时强行盲写；同时确保复位引脚Pin9（/RST）上电拉低保持至少5个时钟周期再释放。
Q6：蓝模全透负显在不同光线环境下的可视性如何？背光怎么接？
A6：采用蓝模负显搭配高亮白色侧背光，呈蓝底白字高反差，适宜医疗暗室与室内机柜。PCB内已集成限流电阻，Pin19（A）接+5V、Pin20（K）接地即可，工作电流约120mA，无需外部串阻。
Q7：WYM240128A5支持哪些工业定制化衍生选项？
A7：支持STN黄绿模正显（阳光下半透半反可视）更换、-30℃~+80℃超宽温液晶材料导入，以及排针引出结构定制，为高可靠240128液晶模块、点阵液晶模块与工业液晶屏提供长周期供货保障。
