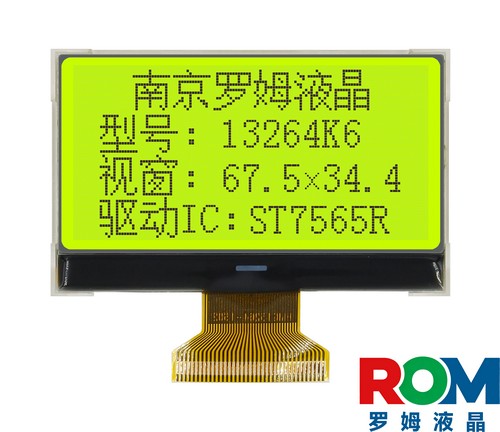

在工业便携测控终端改型中，选用高可靠液晶模块是破局界面交互与功耗瓶颈的关键。前代设备采用常规12864屏，横向像素受限致使状态图标与数值经常拥挤重叠。为此项目组选定横向扩容的132×64点阵方案WYM13264K6，系统记录其在选型论证、硬件架构与调试中的落地节点。
一、工况痛点复盘与显示规格锁定
工程组在首轮评审中明确，传统128列屏幕在多路参数同屏时排版局促，且前代模块外围元件多、功耗偏高。WYM13264K6凭借物理规格切中需求：
1. 视窗横向扩容：整机尺寸78.0×60.0×10.2mm，视窗66.5×33.5mm，有效显示区58.04×30.68mm；132×64点阵多出的4列像素，刚好容纳两端报警图标与单位，免除换页开销；
2. 3.3V低功耗体系：逻辑与白色侧背光均采用3.3V供电，工作电流压降至75mA，匹配手持锂电平台。
二、关键接口攻坚与软硬件调试
样机试制阶段，团队重点攻坚了总线兼容与显存映射：
首先，模块引出18Pin接口，板载预留R5与R6跳线电阻，默认焊接R6支持8080并口；改焊R5即可切为4线SPI串口（Pin4为SDA，Pin5为SCL），为不同主控提供硬件弹性；
其次，驱动IC选用ST7565R，其内置DDRAM为132列×65行，与屏体132列点阵物理尺寸1:1映射，从0x00起始即可满幅显示，规避了常规128列屏幕常见的地址偏移；
最后，针对温差波动，工程师通过0x81指令微调内部EV电子音量（0x00~0x3F），软件锁定最佳对比度。
三、环境验证与量产成效
在封样阶段，技术团队依托罗姆液晶工业信赖性实验室，对模块执行了72小时高低温存储（-30℃~80℃）、48小时高温工作（70℃）及振动测试，屏体对比度无衰减，焊点零虚焊。
改型后的测控终端已实现批量交付，验证了该点阵液晶模块与点阵液晶屏在恶劣工业现场的高可靠性。

四、常见问题解答（FAQ）
Q1：WYM13264K6相比常规12864屏幕，最大的显示优势是什么？
A1：核心优势在于132列的横向点阵宽度。传统12864在多参量同屏排版时两侧极易受限，而132列多出的4列像素刚好可以常驻显示信号天线、电池电量或计量单位图标，实现图文同屏而不拥挤，免除频繁换页。
Q2：模块如何实现8080并口与4线SPI串口的硬件切换？
A2：模块PCB板载预留了R5与R6贴片电阻跳线焊盘。出厂默认焊接R6，配置为8080并行总线；若需节省主控IO，只需改焊至R5，即可切换为4线SPI串口（Pin4复用为SDA串行数据，Pin5复用为SCL串行时钟）。
Q3：在4线SPI串口模式下，未使用的DB0~DB5并口引脚应如何处理？
A3：根据规格书硬件设计规范，当配置为4线SPI串行通信时，未使用的Pin6~Pin11（DB5~DB0）必须全部短接至VDD高电平，禁止悬空，以防止高频悬空引脚引入电磁噪声干扰。
Q4：驱动芯片ST7565R向显存写数据时，列地址是否需要偏移计算？
A4：不需要。ST7565R内置显存物理结构即为132列×65行，与WYM13264K6的132列显示点阵天然1:1对应。列地址从0x00开始线性递增即可满幅显示，彻底消除了常规128列屏幕常需加0x04偏移补偿的繁琐转换。
Q5：模块的供电电压与背光供电是多少？支持5V单片机直连吗？
A5：逻辑供电VDD典型值为3.3V（工作范围1.7V~3.3V），白色侧背光供电同样为3.3V（典型电流75mA）。若主控单片机IO为5V电平，必须在信号线上加入电平转换芯片或电阻分压网络，严禁5V高电平直灌以避免击穿ST7565R驱动IC。
Q6：硬件上没有外接可调电位器，如何调整显示对比度以适应低温环境？
A6：该模块采用ST7565R内置的软件电子音量寄存器（EV）。主控MCU发送双字节指令（0x81后跟参数0x00~0x3F）即可直接微调V0驱动电压。在系统固件中加入温度传感器采样，分温段动态微调EV值，即可确保在全温区清晰显示无底色泛黑或拖影。
Q7：这款屏支持哪些客制化定制服务？
A7：可根据整机结构定制黄绿底背光（更耐强光反射）、改制FPC排线出线形式与长度、提供不同工作温区筛选，并随样机提供完整的C语言驱动参考工程与原理图库。
