在工业仪器选型中，12864液晶屏的物理尺寸与电气能耗直接决定整机续航与结构布局。针对小尺寸屏视认距离受限、大模组机身过厚的矛盾，WYM12864K26G点阵液晶模块以2.42英寸尺寸与6.9mm厚度切中需求。本文基于实测数据，客观拆解其电光性能与硬件架构。
一、几何尺寸与光学实测数据

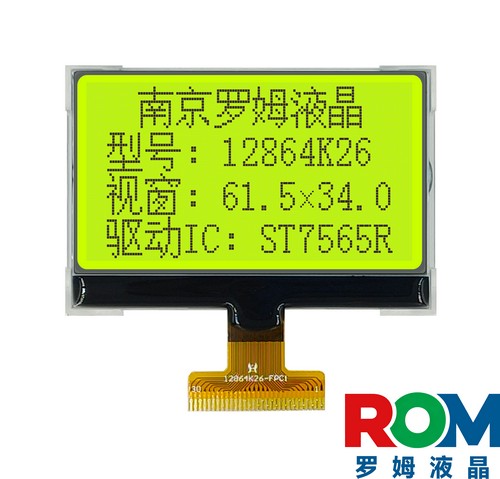

WYM12864K26G在外形与可视面积间建立了良好平衡：
1. 几何结构：外型尺寸65.8×44.1×6.9mm，视窗61.5×34.0mm，有效显示区55.01×27.49mm，面板AA区利用率突破41.8%；点大小0.40×0.40mm方点，点间距0.43×0.43mm，字符清晰细腻；
2. 电光性能：25℃标准测试下，对比度达5:1；响应时间Ton为200ms（最大300ms），Toff为200ms（最大350ms），帧频稳定在75Hz，杜绝视觉频闪；
3. 能耗表现：逻辑供电3.3V，侧背光3.0V下工作电流典型值75mA，实测功耗仅0.225W。
二、30Pin双总线接口与硬件外围架构
该模块引出30Pin、0.8mm间距FPC排线，具备极高硬件兼容性：
首先，支持并口与串口灵活配置。Pin29（P/S）拉高为8080/6800并口，拉低则为4线SPI串口（Pin13为SDA，Pin12为SCL），大幅节省主控IO；
其次，驱动芯片ST7565R内置升压泵，Pin16~21外接2.2μF储能电容，Pin22~26各接1μF滤波电容至地，外围极为精简。
三、环境可靠性考核与选型结论
根据罗姆液晶可靠性试验数据，模块顺利通过了严苛考核：在80℃高温存储72小时、-30℃低温存储72小时、50℃/90%RH高湿72小时及10次温循环（-20℃~70℃）后，对比度衰减率低于50%阈值，焊点零虚焊。
该12864液晶屏凭借扎实电光数据，为工业便携设备提供了高可靠的点阵液晶屏方案。

四、常见问题解答（FAQ）
Q1：WYM12864K26G与同系列小尺寸（如1.7寸/2.15寸）相比，核心物理优势是什么？
A1：核心优势在于2.42英寸的大可视视窗（61.5×34.0mm）与0.40×0.40mm大尺寸均等方点。在工业便携巡检仪或数显机柜中，大像素点阵显著延长了有效视认距离，即使操作人员距离设备1~1.5米仍能清晰读取参数，同时整机厚度仍被控制在6.9mm以内。
Q2：30Pin FPC引脚中，P/S与C86引脚如何配置通信总线？
A2：通过硬件电平设定：Pin29（P/S）接VDD高电平为并口，接VSS低电平为4线SPI串口；在并口模式下，Pin28（C86）接VDD为6800系列总线时序，接VSS为8080系列时序。硬件支持灵活配置，极大方便了不同单片机平台的兼容。
Q3：在4线SPI串口模式下，未使用的并口数据线应该如何接线？
A3：当P/S接地切换至4线串行模式时，Pin13（DB7）复用为串行数据SDA，Pin12（DB6）复用为串行时钟SCL。规格书明确要求未使用的Pin6~Pin11（DB0~DB5）必须全部短接至VDD高电平，禁止引脚悬空以杜绝电磁天线干扰。
Q4：模块引脚Pin16~Pin26连接的多颗外接电容有什么电气规范要求？
A4：这是ST7565R内置DC-DC电荷泵升压与分压网络的关键外围：Pin16~Pin21（Vout、C3P、C1N、C1P、C2P、C2N）之间建议连接2.2μF耐压16V以上的陶瓷贴片电容；Pin22~Pin26（V4、V3、V2、V1、V0）需各接一颗1μF电容至VSS地。电容容值不当或开路将导致内部升压失败从而出现白屏。
Q5：该模块的供电与背光参数是多少？支持5V单片机IO直连吗？
A5：逻辑供电VDD典型值为3.3V（工作范围1.7V~3.3V），白色侧背光供电典型值为3.0V（典型电流75mA）。若主控单片机系统为5V电平，所有与屏连接的数据和控制信号线上必须加入74LVC245或分压网络进行电平转换，严禁5V直接灌入3.3V芯片引脚。
Q6：为什么初次上电时屏幕只有背光亮，完全看不到点阵内容？
A6：排查三步走：① 测量Pin26（V0）是否有负压生成（正常工作时V0通常在-6V~-8V左右），若无负压需检查外接电容是否虚焊；② 检查复位引脚/RES是否保持在低电平，正常工作必须拉高至VDD；③ 检查初始化代码中的EV电子音量值是否设置过小，导致液晶驱动电压低于阈值电压。
Q7：这款屏支持哪些客制化定制服务？
A7：支持FPC排线出线长度定制与打样折弯、更换透反射型偏光片（户外阳光下可视）、改配黄绿光背光或高亮背光，以及根据客户需求提供带阻容外围的转接小板与初始化C代码技术支持。
