初样阶段，团队对市面常见的老款黑白液晶屏COB模组进行实测，记录到以下硬伤：
1. 空间与厚度冗余：常规COB模组整机厚度达12.5~14.0mm，严重挤压前面板净空；
2. 供电架构繁琐：多数竞品需5V供电且必须外挂-15V负压电路；机械电位器在振动台上阻值漂移引发字迹明暗闪烁；
3. 强光辨识度骤降：常规全透屏在野外烈日下背光被阳光淹没，波形发白模糊。
二、节点二：方案切换，WYM160160K3技术实测与突破
项目组切换至WYM160160K3这款黑白液晶屏模组展开全项实测：

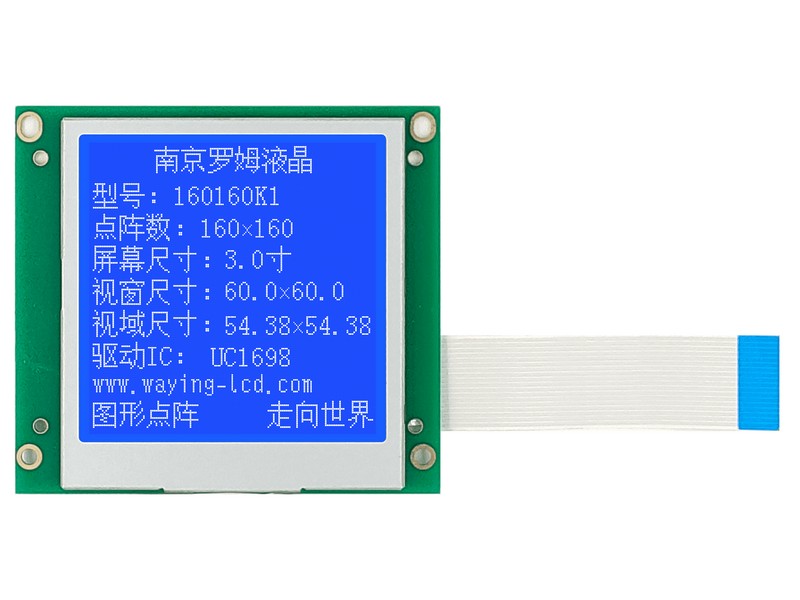

1. 空间紧凑减薄：模组外形83.8×76.5×8.7mm，厚度压缩至8.7mm，视窗60.0×60.0mm，有效显示区54.38×54.38mm。四角预留4个Φ3.2mm螺丝定位孔，抗扭刚度显著提升；
2. 高集成单电源：搭载UC1698控制器，支持3.3V单电源，内建10倍电荷泵升压；对比度由指令写入PM寄存器软件调光。南京罗姆液晶在这套点阵液晶屏模组中优化了去耦设计，消除了电位器振动失效隐患；
3. FSTN全天候光学：采用半透正显模式，正午烈日下借环境光反差锐利成像，无需背光，续航提升35%。
三、节点三：批量验收与服役结论
在经历-20℃~+70℃温循及电磁抗扰测试后，改款整机一次性通过国家电力设备型式试验。
横向对比实录证明，选型黑白液晶屏不能停留在分辨率层面，只有在结构轻薄、供电简化与全天候光学上做足冗余，才能让点阵液晶模块经受住严苛现场的考验。
四、WYM160160K3 与市面常规 160160 点阵模组竞品横向实测对比表
|
项目评估维度 |
市面常规 160160 方案 (老旧COB) |
WYM160160K3 方案 (项目选型) |
工程实测收益与验收结论 |
|
封装工艺与结构厚度 |
COB 封装带大面积 PCB 底板，厚度达 12.5 ~ 14.0 mm |
COG 高集成封装 + 结构增强底板，总厚度压缩至 8.7 mm |
减薄超 35%，四角 4-Φ3.2 定位孔直接锁附面板，抗振抗扭曲极佳。 |
|
供电拓扑与负压需求 |
5.0V 逻辑供电，且主板必须外挂复杂的 -15V 负压升压芯片 |
3.3V 单电源供电，UC1698 芯片内部集成 10 倍电荷泵升压 |
主板无需外挂任何负压元件与电平转换，大幅降低 BOM 成本与发热。 |
|
对比度调节方式 |
依赖外部机械式可调电位器分压调节 |
纯软件指令写入 PM 电子电位器寄存器（0~255 级精细调节） |
彻底消除机械电位器在强振动工况下的阻值漂移与字迹忽明忽暗隐患。 |
|
光学显示与强光表现 |
全透负显或普通黄绿正显，强光下反射率低，烈日下反光发白 |
FSTN 半透正显（Transflective Positive），底层自带半透反射层 |
正午日光下利用环境光反射成像，关背光也能锐利读数，功耗大幅降低。 |
|
接口形式与布线引脚 |
多芯片级联导致逻辑引脚冗杂，走线多达 20~22 根 |
18Pin P2.54 标准双排插针，标准 8080 并口总线（写周期仅 130ns） |
引脚布局清晰标准，高带宽总线刷新 160×160 复杂曲线毫无延迟。 |
五、工程实战常见问题解答 (FAQ)
Q1：为什么在电力继电保护与雷达探伤设备中，更推荐160×160正方形点阵？
A1：12864等长条屏长宽比为2:1，在显示圆形虚拟指针表盘、雷达极坐标图或矢量六角图时，画面会被严重压扁或只能缩小尺寸局部显示；160×160是等宽高清正方形点阵（A.A.达到54.38×54.38mm），不仅能等比例完美呈现圆形仪表盘与波形，垂直方向还可容纳10行16点阵汉字，信息排布高度对称舒展。
Q2：相比市面老款COB方案，WYM160160K3采用UC1698控制器的核心优势是什么？
A2：老款COB方案通常需要外挂多颗行/列驱动芯片甚至外部SRAM显存，PCB布线复杂且功耗高；WYM160160K3搭载UltraChip的UC1698高集成芯片，单个芯片内建显示RAM并负责160行/列驱动，支持窗口编程、局部显示模式以及硬件N-Line反转，整机静态待机电流压低至微安级。
Q3：为什么说3.3V单电源内升压设计能大幅降低系统故障率？
A3：传统大点阵屏液晶驱动压差高达15~18V，传统底板必须搭建专用升压电路并配备负压滤波电容，一旦外围电源纹波超标就会导致全屏花屏。WYM160160K3直接采用VDD 3.3V单电源供电，逻辑电平直接匹配STM32等现代MCU；驱动所需的VLCD完全由芯片内部10倍电荷泵产生，省去外挂电源芯片，消除了硬件故障隐患。
Q4：没有引出外部电位器引脚，在现场调试时如何微调屏幕对比度？
A4：该模组全面采用数字电位器调光。主控MCU只需通过指令向UC1698的PM寄存器写入双字节数值（0~255级调节），即可在微伏级精度内平滑调整VLCD压差；配合芯片内部自动温度补偿系数设置（TC寄存器支持-0.05%~-0.25%/℃），四季温差变化时屏幕对比度自动恒定，彻底规避了物理电位器振动失效的问题。
Q5：在野外正午强光直射下，FSTN半透正显模式不开背光真的看得清吗？
A5：完全看得清。FSTN半透正显（Transflective Positive）在底层附带了微反射偏光层。正午太阳光越强烈，反射出来的底色越白、字体越黑，反差反而比室内更深，白天室外完全无需开启背光；夜间或暗室巡检时点亮白色侧背光（3.3V、90mA）即可清晰阅读，兼顾全天候可视与整机省电。
Q6：18Pin双排插针包含哪些关键引脚？背光如何接线？
A6：接口为标准的2×9双排2.54mm排针。Pin1(VSS)接地，Pin7(VDD)接3.3V逻辑电平；Pin2(A0/CD)、Pin3(/WR)、Pin4(/RD)、Pin5(/CS0)、Pin6(/RES)直连单片机8080并口控制总线，Pin8~15接DB0~DB7八位数据；背光由Pin18(A+)加3.3V供电、Pin16(K-)接地，板载已做限流优化，无需外接电阻。
Q7：出厂检验标准与高低温可靠性指标如何考核？
A7：出厂检验执行MIL-STD-105E Level II正常一次抽样标准，A类功能性严重缺陷AQL严控在0.65%；模组通过80℃高温存储72小时、-30℃低温存储72小时、70℃高温工作48小时、50℃/90%RH高湿72小时以及-20℃~+70℃冷热冲击循环10次等严苛环境考核，确保电力设备现场长期免维护稳定运行。
