1、1.89寸黄金视窗与注塑结构实测
很多同行熟悉小巧的1.17寸或宽大的2.4寸12864液晶屏，但前者字小费眼，后者笨重占电池仓。

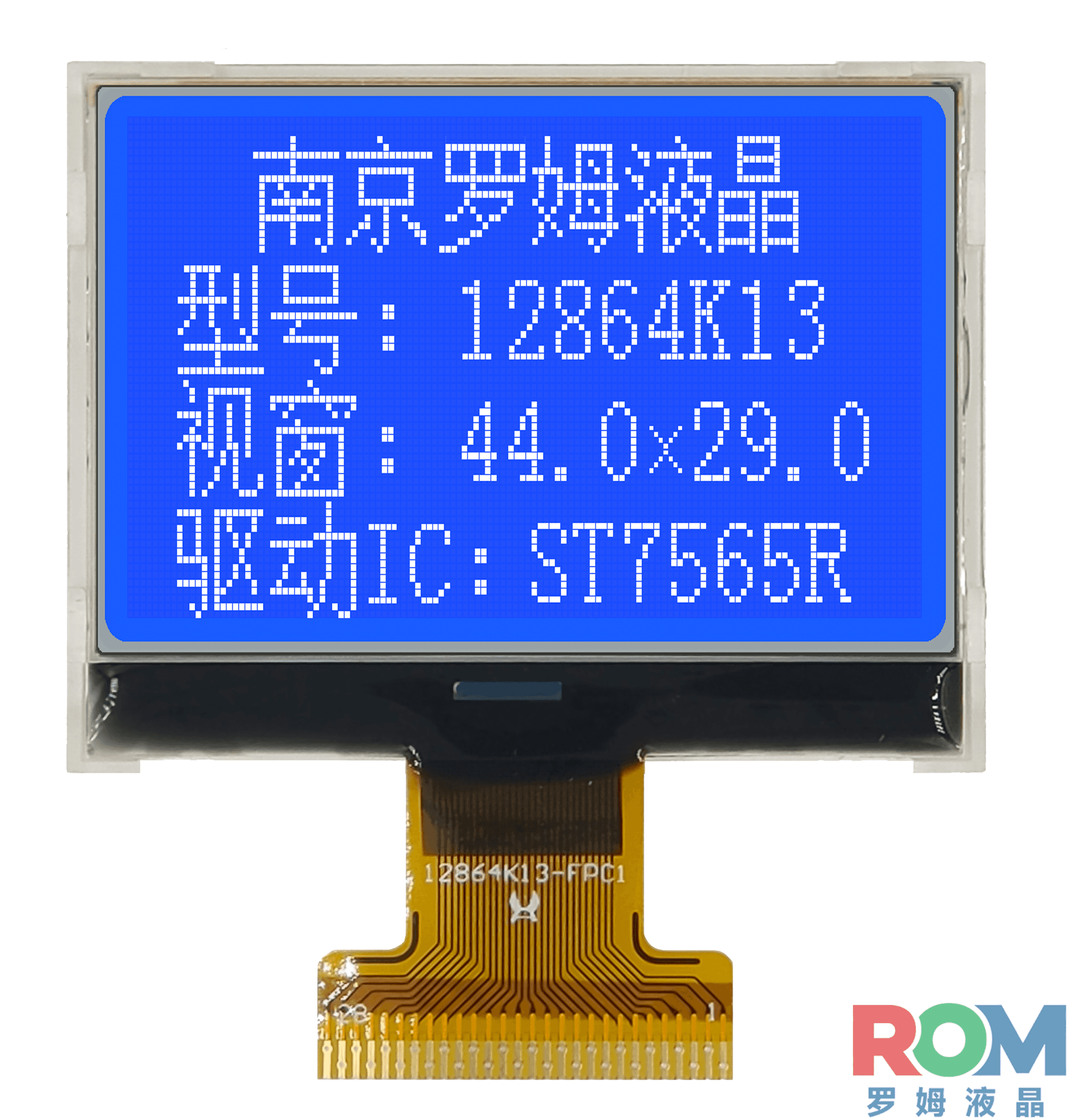

实测这款12864液晶模组外形为50.3×38.9×6.1mm，视窗达44.0×29.0mm，有效显示区40.93×24.90mm。点大小0.29×0.36mm，单屏显示16点阵汉字字型饱满锐利。结构采用一体化注塑背光，背部自带2个Φ1.5mm定位柱，装配时直接卡紧外壳，化解跌落剪切应力。
2、硬件总线双模自由切换技术
过去选型最怕接口锁死，选了并口想省IO就得改版。这款液晶模组在28Pin排线上集成了硬件配置端，通过跳线电平即可切换三种总线：
1. 并串切换（Pin28 P/S）：高电平为8位并口，低电平切为4线SPI（DB7为SDA、DB6为SCL）；
2. 协议兼容（Pin27 C86）：高电平匹配6800时序，低电平匹配8080时序；
3. 软件电子调光：内部集成电荷泵与EV寄存器（0x81指令），在程序里即可完成64级对比度微调。南京罗姆液晶在该方案中预置了稳健时序，彻底消除了机械电位器振动漂移的通病。
3、FSTN全天候光学与低功耗实操
该模组选用FSTN半透正显模式，是天然的阳光下可视液晶屏。正午户外暴晒时依靠微反射层借光成像，无需开启背光；暗处巡检开启白色侧背光（3.0V、60mA）。在-20℃~+70℃宽温下运行稳定，出厂AQL严控在0.65%。
这颗1.89寸COG液晶模组兼顾了清晰大视窗与接口柔性，是便携仪器仪表升级推介的扎实之选。
4、WYM12864K13G 规格速查表
|
项目 |
实测与设计规格参数 |
|
点阵数与对角线 |
128×64 dots，约 1.89 英寸黄金比例 |
|
显示模式与偏光 |
FSTN，半透（Transflective），正显（Positive），6:00 视角 |
|
控制芯片与封装 |
ST7565R，COG（Chip on Glass）薄型工艺 |
|
外型与厚度尺寸 |
50.3 × 38.9 × 6.1 mm（含注塑卡扣最大 6.1 mm，台阶 2.5 mm，玻璃厚度 2.0 mm） |
|
视窗大小 (V.A.) |
44.0 × 29.0 mm |
|
有效显示区 (A.A.) |
40.93 × 24.90 mm |
|
点大小 / 点间距 |
0.29 × 0.36 mm / 0.32 × 0.39 mm（点间隙 0.03 mm） |
|
接口形式与Pin数 |
28Pin，P0.8 间距双面接触焊接式 FPC（可选 K1301G 为 30Pin 插接款） |
|
总线协议兼容性 |
硬件跳线支持 8080 并口 / 6800 并口 / 4 线 SPI 串行三种总线模式 |
|
逻辑供电与电平 |
VDD +3.3V（1.7~3.3V 单电源直连现代 MCU） |
|
背光系统与参数 |
白色侧背光，供电 3.0V（2.7~3.2V），典型工作电流 60mA（40~80mA） |
|
对比度调节方式 |
内部电荷泵升压（3X/4X/5X）与 EV 寄存器（0x81 指令）64 级数字软件调光 |
|
工作/存储温度 |
工作温度 -20℃~+70℃，存储温度 -30℃~+80℃ |
|
装配特征与品质 |
一体化注塑背光带限位卡扣、2-Φ1.5 定位柱；MIL-STD-105E Level II，AQL 0.65% |
5、工程实战常见问题解答 (FAQ)
Q1：相比市面上的1.17寸或2.4寸12864，为什么说1.89寸是便携仪器的“黄金尺寸”？
A1：1.17寸模组视窗仅28×18mm，室外远视距操作极费眼；而2.4寸模组外壳尺寸达63×42mm以上，直接挤占手持设备电池仓。WYM12864K13G定位于1.89寸，视窗达44×29mm，刚好可容纳4行×8列标准16点阵汉字且单字高度接近4mm，外形尺寸精准控制在50.3×38.9mm，完美平衡了视觉识别度与便携空间。
Q2：该屏是如何通过硬件跳线在8080并口、6800并口与4线SPI之间切换的？
A2：模组通过28Pin FPC上的Pin27(C86)和Pin28(P/S)实现引脚级总线选择。当P/S拉高时为并口模式，配合C86拉高选择6800时序、拉低选择8080时序；当P/S拉低时切换为4线SPI串行总线，此时DB7作为SDA数据线、DB6作为SCL时钟线，DB0~DB5短接至VDD。同一款屏可无缝适配不同方案底板。
Q3：为什么该模组没有引出外部电位器引脚？对比度如何在程序里微调？
A3：外部物理电位器在振动颠簸环境下阻值极易漂移导致字迹失显。WYM12864K13G搭载的ST7565R内置高精电子电位器，MCU只需发送双字节指令（0x81 + 0x00~0x3F），即可在64级细分电压中自由微调对比度；配合芯片内置稳压电路，不同季节全温区字迹对比度保持恒定。
Q4：在正午强光暴晒下，不点亮背光真的看得清吗？
A4：完全看得清。该模组选用FSTN半透正显（Transflective Positive）光学模式，内部自带微透反射层。正午环境光越强，反射光成像的黑白反差越锐利，白天室外作业无需开启背光；进入暗室巡检时开启白色侧背光（3.0V、60mA）即可清晰阅读，兼顾了阳光下可视与电池续航。
Q5：WYM12864K13G与选型表中的WYM12864K1301G有什么区别？
A5：两者屏体尺寸、驱动IC及光学参数完全一致，核心区别在于接口连接方式：WYM12864K13G采用28Pin P0.8间距双面接触焊接式FPC，适合抗振要求高、追求极薄接合的紧凑设备；WYM12864K1301G则采用30Pin插接式FPC，适合追求快速组装与模块化插拔维护的工业仪器。
Q6：背光供电额定3.0V，可以直接接入系统主板的3.3V电源吗？
A6：背光典型工作电压为3.0V（范围2.7~3.2V），典型电流为60mA。若主板直接提供3.3V电源，建议在背光正极A端串联一颗4.7Ω~6.8Ω的贴片限流电阻，以防止稳压纹波瞬态过压影响背光LED寿命。
Q7：出厂检验标准与高低温可靠性指标如何考核？
A7：出厂严格执行MIL-STD-105E Level II抽样大纲，A类功能性严重缺陷AQL严控在0.65%；模组历经80℃高温存储72小时、-30℃低温存储72小时、70℃高温工作48小时、50℃/90%RH高湿72小时以及-20℃~+70℃高低温循环10次等严苛环境试验考核，试验后对比度不低于初始值50%且功能完好。
