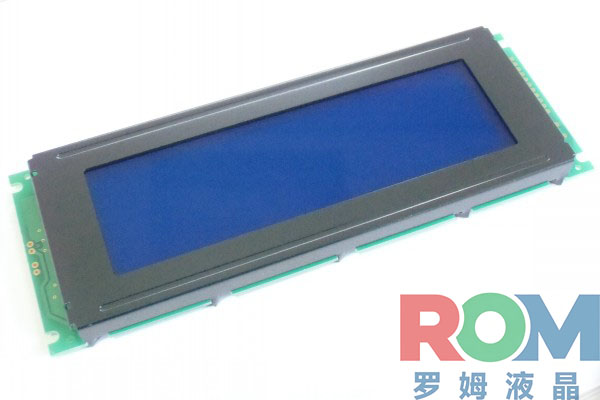

一、为长条窗口而生的显示规格
有效显示区127.16×33.88mm，视窗132.0×39.0mm，整机外形180.0×65.0×13.5mm，模块两端预留安装孔位，可直接固定在机柜面板上。显示模式为STN蓝膜、全透、负显，6:00视角，配合白色侧背光，蓝底白字在工业现场辨识度高。点大小0.49×0.49mm方点、点间距0.53×0.53mm，一屏可容纳30列×8行8×8西文字符，或15列×4行16×16汉字，工艺流程、多回路监测数据一屏呈现无需翻页。驱动方式1/64 duty、1/9 bias，帧频约60Hz，视角水平±30°、垂直-15°~+30°，对比度典型值5，响应200/350ms级别，满足工业现场刷新需求。
二、架构设计：主控、显存与驱动的经典分工
长条屏横向240列的驱动压力，决定了它不能靠单颗控制器直接输出。WYM24064A采用COB板上绑定工艺，架构上分为三层：
1. 主控层：T6963C兼容控制器（现出厂采用瑞佑RA6963，指令集完全兼容），负责与MCU通信、指令解析和显存管理，外接4MHz晶振提供工作时钟。
2. 显存层：板载62256型32K SRAM，显示缓存全部由模块自身管理，主控只需发送坐标和数据，无需像无显存架构那样持续刷新，这也是T6963C体系在工业领域沿用多年的核心原因。
3. 驱动层：3颗列驱动芯片负责240路段输出（每颗驱动80路），1颗行驱动芯片负责64路公共端，驱动IC以黑胶封装绑定在PCB上，抗震防潮性能优于裸片贴装。
这款液晶模块板载DC-DC转换电路，VEE负压内部产生，对比度通过V0引脚外接10K~20K电位器调节，工程现场可按环境温度和批次差异手动校准到最佳显示效果。
三、接口与供电：22Pin单排并口，5V直连
模块采用22Pin单排2.54mm排针，8080并行总线接口，接线逻辑清晰：
1. 电源：Pin3 VDD接+5V，Pin2 VSS接地，Pin1 FG为金属框地（内部已接VSS），建议接机壳地提升抗干扰能力。
2. 总线：Pin11~18为DB0~DB7八位数据总线，Pin5 /WR写选通、Pin6 /RD读选通、Pin7 /CE片选、Pin8 C/D命令数据选择（高为命令、低为数据），Pin10 /RST复位，与标准51、STM32等MCU的并口外设直接对接。
3. 显示：Pin4 V0接电位器中端调对比度，Pin20 VEE为内部负压输出，Pin19 FS为字体选择脚（高电平6×8字体、低电平8×8字体）。
4. 背光：Pin21 A、Pin22 K为白色LED侧背光，板上已集成限流电阻，直接加5V即可，背光电流典型90mA、最大120mA。
罗姆液晶在这类模块的设计上坚持5V单电源体系，并口时序余量充足，配合金属框接地和板级去耦，在变频器、伺服机柜这类强电磁环境中表现稳定。
四、品质体系与可靠性验证
作为面向工业现场的液晶模块，WYM24064A出厂前按统一可靠性大纲考核：80℃高温存储72h、-30℃低温存储72h、70℃高温工作48h、50℃ 90%RH高温高湿72h、-20~70℃温度循环10次，试验后对比度不低于初始值50%、无功能异常；工作温度范围-20~70℃。批次检验执行MIL-STD-105E Level II抽样标准，功能性缺陷AQL 0.65%，装箱前逐块全点亮检测。
五、总结
长条液晶显示屏的选型，本质是给机柜面板上那条狭长窗口找一块"量体裁衣"的屏：240×64点阵解决信息容量，T6963C兼容架构解决软件继承，板载显存与金属框接地解决稳定运行。WYM24064A这款液晶模块把这些要求整合在180mm长的标准模组里，配合-20~70℃宽温设计和完整可靠性验证，是电力监控、工业控制柜长条显示场景的稳妥选择。
WYM24064A 规格速查表
|
项目 |
参数 |
|
点阵数 |
240×64，1/64 duty、1/9 bias |
|
显示模式 |
STN蓝膜，全透，负显，6:00视角，白色LED侧背光 |
|
控制器 |
T6963C兼容（现出厂瑞佑RA6963），板载32K SRAM显存 |
|
驱动架构 |
COB工艺，3颗列驱（240路）+1颗行驱（64路） |
|
接口 |
22Pin单排2.54mm排针，8080并口（DB0~DB7+/WR+/RD+/CE+C/D+/RST） |
|
有效显示区 |
127.16×33.88mm（视窗132.0×39.0mm） |
|
外形尺寸 |
180.0×65.0×13.5mm，约5.18寸 |
|
点大小/间距 |
0.49×0.49mm / 0.53×0.53mm（方点） |
|
供电 |
VDD 5V；背光5V，典型90mA、最大120mA（板载限流电阻） |
|
对比度调节 |
V0外接10K~20K电位器，VEE内部负压输出 |
|
工作温度 |
-20~70℃（存储-30~80℃） |
|
可靠性 |
高温存储72h、高温工作48h、高温高湿72h、温循10次 |
FAQ：常见问题解答
Q1：240×64的长条屏一屏能显示多少内容？
A1：西文按8×8字体可显示30列×8行；汉字按16×16点阵可显示15列×4行，适合多回路数据、工艺流程条、状态报文这类横向信息密集的场景。
Q2：控制器是T6963C吗？老代码能直接用吗？
A2：T6963C原厂已停产，现出厂采用瑞佑RA6963，指令集、显存映射和时序完全兼容，原有T6963C的初始化和绘图代码不需要修改即可运行。
Q3：模块自带显存吗？MCU需要持续刷新吗？
A3：板载32K SRAM作显示缓存，模块自刷新，MCU只需在画面变化时写入坐标和数据，不占用持续刷新开销。
Q4：对比度怎么调节？
A4：V0引脚外接10K~20K电位器，电位器两端接VDD与VEE，中端接V0；现场可根据温度和批次微调，低温环境适当调整即可获得最佳对比度。
Q5：背光怎么接线？
A5：Pin21 A接+5V、Pin22 K接地，板上已集成限流电阻，无需外接；背光电流典型90mA、最大120mA，建议与逻辑电源分开走线。
Q6：长条屏选型还有哪些定制空间？
A6：作为专业的工业液晶屏厂家，可评估背光颜色、安装固定方式、排线长度等定制项，并提供完整引脚定义、参考电路和T6963C兼容驱动例程，方便整机厂快速集成。
