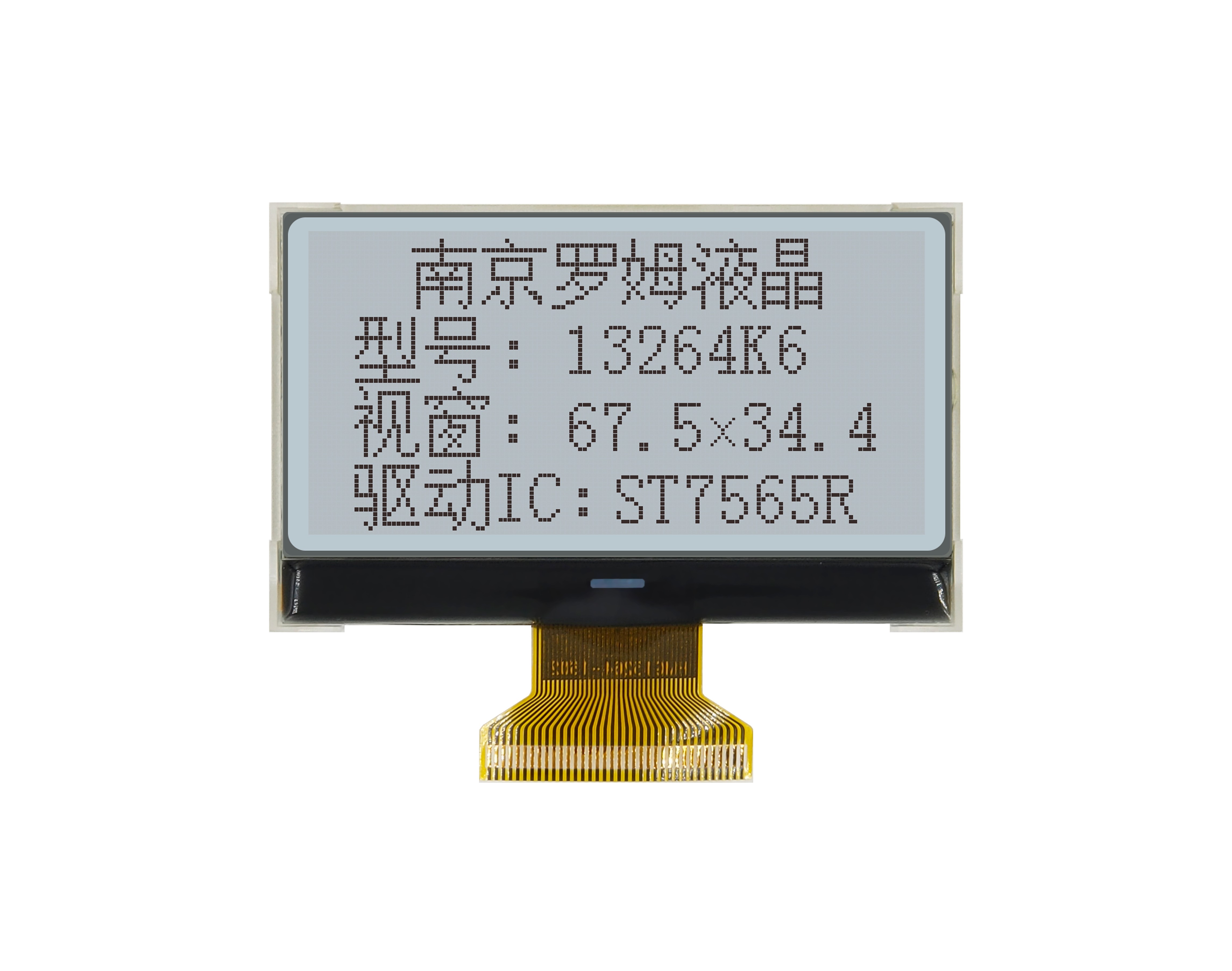

干了十几年单片机和液晶驱动，手上过的屏不少。最近有客户要一块"比常规128×64宽一点"的屏，点名WYM13264K6这款液晶模块。我翻规格书、画板、点灯一路走下来，记点干货，参数全部对规格书原文。

一、先讲清楚：132×64是什么来路
132×64这档分辨率用的人不多，但它不是冷门定制规格，而是ST7565R这一代COG控制器的原生满配。
1. 控制器内部SEG（列驱动）132路、COM（行驱动）64路。常见的128×64屏，只用132列里的128列，左右各空2列，所以软件初始化时列地址要从0x04偏移开始写，很多新手第一次点灯画面右移4列，问题就出在这。
2. 这块屏132列全部引出，机械图上SEG0到SEG131逐路标注，显存0到131列一一对应，没有偏移量，初始化不用补列地址偏移。
3. 有效显示区58.04×30.68mm，横向比128×64多4列显示位。别小看这4列，菜单条、波形曲线、长参数名往往就差这几个字的宽度。

二、硬件形态：排针直插的COG模组
我这行挑液晶模块偏爱排针款，原因很实在：2.54mm间距单排18Pin，插在座子上或直接焊板，厂里的烙铁工位都能处理；板上4个φ2.5安装孔，打螺丝固定，抗震比FPC插接放心。关键参数我列个表：
芯片直接COG绑定在玻璃上，板子只做转接、背光和电源，这也是工业LCD液晶屏里排针模组的典型做法。供电3.3V单电源，控制器本身支持1.7V起的低压接口逻辑，和3.3V系统直连不用电平转换。

三、接口三模式：跳线配置的讲究
18个引脚里，Pin1是C86时序选择，高电平选6800时序（E+R/W），拉低选8080时序（/RD+/WR）。串口/并口的选择做在板内跳线电阻上，规格书写明默认出厂并口，要改4线串口由R5、R6跳线切换。
1. 并口模式：8根数据线加控制线，刷屏快，适合主控IO富余的设备；
2. 串口模式：D7当SDA走串行数据、D6当SCL走串行时钟，DB0到DB5和/RD、/WR短接到电源，实际通信只要CS、RES、A0、SCL、SDA五根线，IO紧张的单片机也带得动；
3. 为什么模式选择做在板内而不是引脚上？18针排针引脚已经排满，而且排针款定位就是焊板不动，一次定死一个模式，反而避免了FPC款配置脚悬空误触发花屏的毛病。

四、两个调试细节，都是经验
1.非方点要做纵横比补偿。点尺寸0.40×0.44mm、点间距0.44×0.48mm，纵向排列略密。画正圆时Y方向坐标按0.40/0.44约0.91系数压缩，否则圆会略扁。这是玻璃物理排布决定的，拿软件补偿一行代码的事，不是屏的缺陷。
2.对比度没有电位器。ST7565R内置升压电路，对比度靠内部电子音量寄存器软件调节，板子上找不到V0电位器。习惯了老液晶模块拧电位器调对比度的同行，改寄存器参数就行，顺便还省一个物料。
再点一个行业现状：市面上有拿128列屏"扩写"成132×64宣传的，实际显存还是128列。核实不难，让对方给有效显示区宽度和SEG路数——真13264有效区58.04mm宽、132列全部映射显存，假的宽度只有55mm上下。

五、可靠性和适用场景
宽温指标我是按规格书可靠性测试项核的：工作温度-20℃到+70℃，高温存储80℃/72小时、低温存储-30℃/72小时、高温工作70℃/48小时、50℃ 90%湿度72小时、温度循环10次，测试后对比度保持初始值50%以上、无功能异常。光电指标上，水平视角±30°、垂直-15°到+30°，对比度典型值5，响应时间200毫秒级。这类屏的典型去向是安防监控主机面板、火灾报警控制器、工业控制终端和手持仪器——面板空间固定、要直插焊接、对供货连续性要求高。罗姆液晶的排针款液晶模块出厂前按客户要的6800、8080或串口模式预配好跳线，按ISO9001批次检验出货。

选型阶段如果想多看几款不同封装和接口的lcd液晶显示屏方案，建议把结构空间、IO余量和工作温度三项先列清楚再筛屏。工业串口液晶屏也好、并口屏也好，模式不是越多越好，和自己主控对得上才省事。

FAQ：常见问题解答

Q1：WYM13264K6和普通128×64屏能通用吗？
A1：控制器同为ST7565R系，指令兼容；区别是本屏132列全部可用、列地址无需0x04偏移，且有效显示区更宽，结构开孔要按58.04mm宽度预留。

Q2：接口默认什么模式？要串口怎么办？
A2：出厂默认并口。需要4线串口时下单注明，厂家通过板内跳线电阻预配，串口下只用5根信号线。

Q3：串口模式下SDA和SCL是哪几个脚？
A3：D7为SDA串行数据输入，D6为SCL串行时钟输入；DB0~DB5及/RD、/WR不使用，短接到电源。

Q4：供电是5V还是3.3V？
A4：3.3V单电源，逻辑和背光都是3.3V（背光2.9~3.5V），不能接5V。

Q5：对比度怎么调？板上有电位器吗？
A5：没有电位器。ST7565R内置升压，对比度通过电子音量寄存器软件调节。

Q6：画圆为什么有点扁？
A6：本屏为非方点（0.40×0.44mm），纵向略密，软件按约0.91做纵横比补偿即可显示正圆。

Q7：工作温度范围多少？
A7：工作-20℃~+70℃，存储-30℃~+80℃，并附高温工作48小时、温循10次等可靠性测试。

Q8：安装固定方式是什么？
A8：板上4个φ2.5安装孔，打螺丝固定；18Pin单排2.54mm排针直插焊接，抗震性好，适合工业面板。
