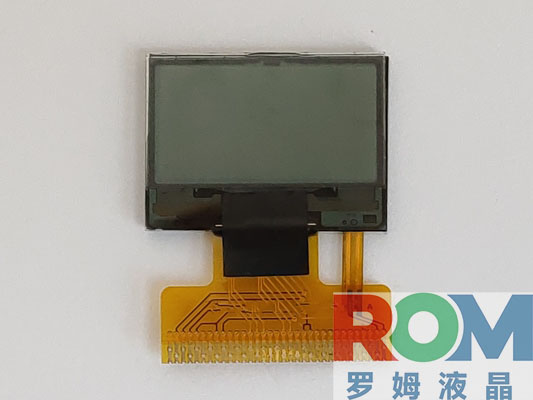

去年接手一个手持检测设备项目，显示窗只有指甲盖大，整机厚度卡1.6毫米，电池供电还要求户外可读，最终我们定了WYM12864K37G这款液晶模块。按项目时间线复盘如下，参数全部来自规格书和实测记录。

一、需求评估：三个硬约束
需求收敛成三条：
1. 尺寸约束：显示区宽度不足22毫米，模组厚度不超过2毫米；
2. 功耗约束：锂电池供电，背光关闭时整屏电流控制在1毫安级别；
3. 环境约束：户外巡检使用，太阳直射下也要看清读数。
第三条最先刷掉了常规全透屏——全透屏完全依赖背光，太阳下画面发白。半透反射式（Transflective）路线才是正解。

二、定版方案：核心参数
送样实测后方案定版，这款液晶模块的关键参数如下：
两点值得展开。一是半透正显原理：液晶盒背面有半透反射膜，环境光强时，阳光穿过液晶层被反射膜反射成像，背光完全不用开；暗光再点亮白色LED补光。规格书里背光关闭时逻辑加驱动电流典型值不到1毫安，这对电池设备是决定性的。二是0.154毫米见方的方点，画圆画图标不需要纵横比软件补偿。

三、硬件设计：接口与供电
硬件工程师重点核对了接口定义。33个FPC引脚里，真正需要主控连接的只有5根信号线：CSB片选、RST复位、A0数据命令选择、SCL串行时钟、SDA串行数据，标准4线串行协议，接法类似SPI。其余引脚是电源地、升压电容脚（XV0/V0/VG外接1微法电容）和背光供电。
1. 串口占用主控IO少，当时用的单片机只分出5个普通IO就驱动了整屏，比并口方案省出十多个引脚；
2. 这款液晶模块的接口逻辑电平可按1.8V设计，3V系统直接直连，不用外加电平转换；
3. 背光A脚接3V正、K脚接地，规格书背光电流上限40毫安，实际配20毫安左右亮度就够用。
提醒一句：FPC是0.7毫米细间距，不建议手工烙铁焊，工厂回流焊一次良率才有保障。

四、调试阶段：两个真实的坑
样机点亮阶段确实出了状况，按时间线记录。
1.画面整体右移4列，图形偏在屏幕右侧。查ST7567手册才知道，控制器内部显存按132列设计，本屏用其中128列，列地址起始偏移为4，参考程序从0x04列开始写入。补上偏移后画面正常——这是控制器架构决定的软件配置，和屏本身无关。
2.对比度调节。做惯大尺寸模组的工程师习惯性找V0电位器，翻遍图纸没有。这块屏对比度靠控制器内部电子音量（EV指令）软件调节，升压倍数也由指令选择（4倍/5倍），外部只留电容，省掉电位器物料和调试工序。
另外澄清一个行业常见说法：不少商家把普通全透负显屏包装成"阳光下可视"。真正的阳光下可读看显示模式——只有半透反射式液晶屏能在关闭背光时靠反射环境光成像，拿规格书LCD TYPE栏核对，FSTN TRANSFLECTIVE才作数。

五、测试与交付
可靠性验证按规格书逐项跑完：80℃和-30℃存储200小时、70℃与-20℃工作200小时、50℃ 90%湿度96小时、温度循环10次，另加振动、冲击和静电测试（接触放电800V，10次）。高低温箱实测，-20℃冷机启动正常，70℃工作无缺划。罗姆液晶这批模组按ISO9001体系批次出货，随货附出厂检验记录，客户试产后直接转量产。

收尾整理选型资料时，需要更多不同尺寸、接口的小液晶屏，可在厂家产品页按结构空间筛选。这类12864液晶模块在便携诊断仪器、物联网设备的手持终端里用量很大，选型盯住显示模式和功耗两栏，基本不会走弯路。

FAQ：常见问题解答

Q1：WYM12864K37G是什么显示模式？
A1：FSTN半透正显（Transflective Positive），6:00视角。强光下靠反射环境光显示，暗光下开背光，两种模式都能工作。

Q2：阳光下真的能看清吗？
A2：可以。半透反射结构在环境光越强时反射成像越清晰，这是反射式液晶屏的物理特性；全透负显屏不具备这个能力。

Q3：功耗具体多少？
A3：背光关闭时逻辑加驱动电流典型值不到1毫安；白色LED背光3.0V供电，规格书电流上限40毫安，可按亮度需求调低。

Q4：接口是SPI吗？需要几根线？
A4：采用4线串行协议（CS/RST/A0/SCL/SDA共5根信号线），时序与SPI兼容，单片机普通IO模拟即可驱动。

Q5：3.3V单片机可以直连吗？
A5：可以。VDD典型3.0V、上限3.6V，3V系统直连；接口逻辑支持1.8V设计，低电压主控同样适用。

Q6：工作温度范围是多少？
A6：工作温度-20℃~+70℃，存储温度-30℃~+80℃，规格书附高低温工作200小时的可靠性测试项。

Q7：FPC焊接有什么注意事项？
A7：33Pin、0.7mm间距，建议工厂回流焊；烙铁280℃±10℃、单次3~4秒，拆焊不超过三次。

Q8：对比度怎么调？需要外接电位器吗？
A8：不需要。ST7567内置升压电路和电子音量寄存器，对比度由EV指令软件调节，外部仅需1微法电容。
