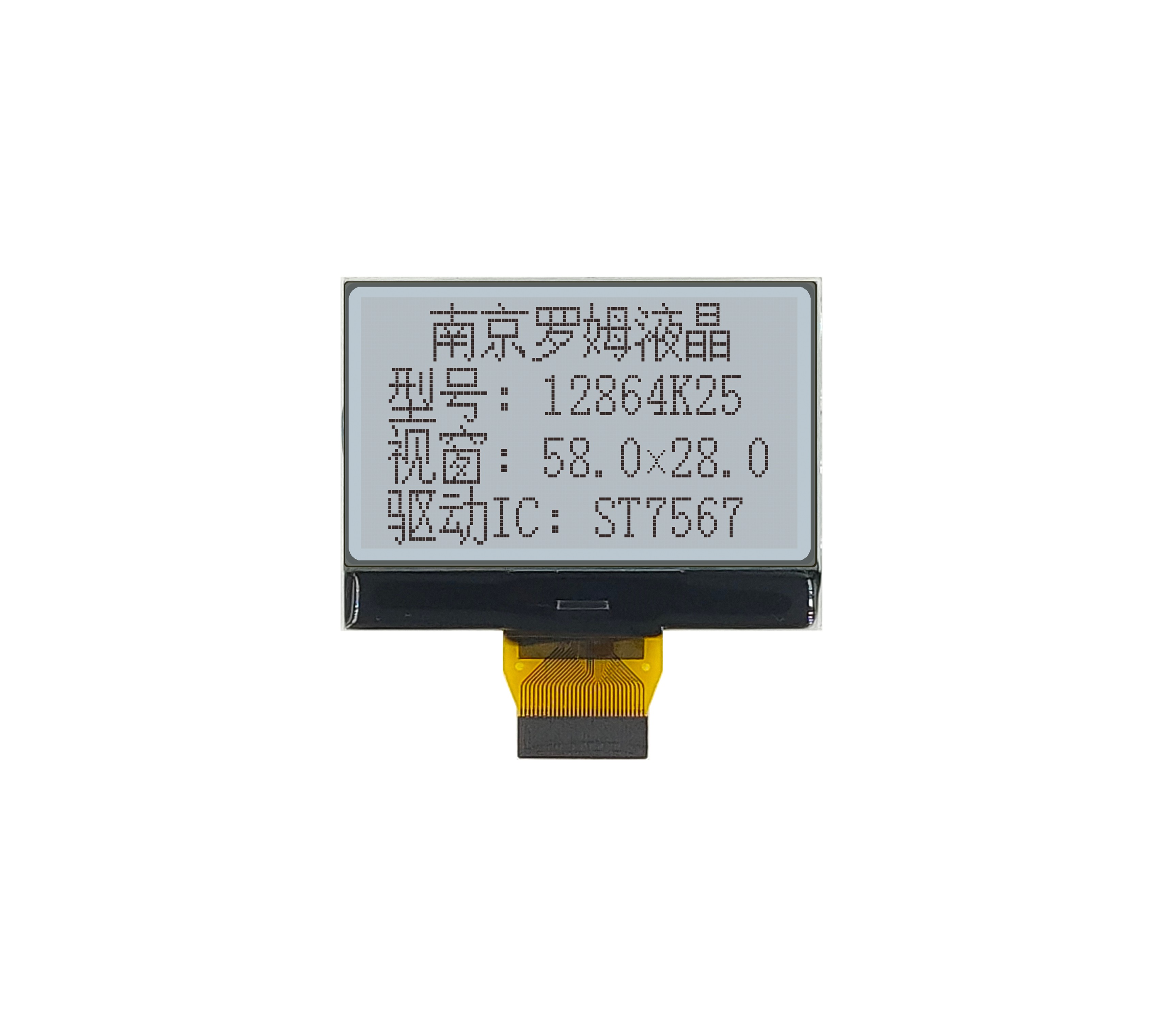

做手持设备和嵌入式仪表的工程师，选型时大概都遇到过同一个纠结：128×64点阵的液晶模块满大街都是，要么接口定死改不动，要么厚度下不去，装进薄壳子鼓出一块。今天拆解的WYM12864K25G就是冲这些别扭来的——2.25英寸、COG封装、ST7567控制器，最有意思的是并口和串口做进了同一块模块，接线方式自己定。

一、产品全貌：一张表看清楚
所有参数都来自官方规格书：

二、蓝膜负显：为什么设备仪表偏爱"蓝底白字"
这款液晶模块用的是STN蓝膜、全透、负显模式。负显可以拿胶片底片类比：正显像白纸黑字，负显反过来，不点亮处呈深蓝底、点亮笔画是白色，对比强烈，在机房、车间这类环境光复杂的地方一眼就能抓住。全透模式下显示主要靠背光打亮，白色侧背光从侧面导光，光线均匀铺满整块屏，久看不累眼。

三、21Pin焊接FPC：薄、稳、还能并口串口二选一
接口是这款屏最值得说的地方。它走21Pin FPC软排线，0.8mm间距、双面接触，直接焊在主板上。相比插接式，焊接省掉了插座那层高度，整机压到6.1mm厚，也没有接插件松动的隐患——设备摔了震了，排线还牢牢长在板子上。
接口模式还能硬件切换：
1. 19脚P/S接高，走8080八位并口，8根数据线一次传一个字节，刷新快；
2. P/S接低，切到串口，DB7变SCL时钟、DB6变SDA数据，两三根线就能驱动，IO紧张时特别救命；
3. 18脚C86选择时序类型，6800还是8080按主控习惯接。
一条路既留八车道也修单行道：追速度上并口，省线用串口，一块屏两种活法，库存只用备一个型号。

四、ST7567驱动：外围极简，老代码直接搬家
ST7567把升压电路、温补、振荡源都集成进芯片。看官方供电参考图，外围只要两颗升压电容配在V0、XV0、VG脚，再加一颗1μF去耦电容，没有电位器、没有外部负压，3.3V单电源直接干活。对老项目还有个友好细节：ST7567指令集和ST7565兼容，早年用ST7565方案的产品升级屏幕，初始化和绘图代码基本原样移植，不用推倒重来。罗姆液晶出货前逐片做对比度和显示一致性检验，到手后软件只需核对一遍初始化序列。扫描方向也能用寄存器配置，行、列方向都可改，装倒了软件设一下就180°翻转，不用返工结构。

五、宽温与背光：-20℃到70℃的底气
工作温度-20℃到+70℃、存储到-30℃，对应的是户外柜、北方冬季机房、夏季暴晒机箱这类真实工况。ST7567内置温补电路，温度变化时自动微调驱动电压，对比度不会一冷一热就变脸。背光走模组内部限流，典型3.0V、75mA，主板不用外挂限流电阻；注塑背光把导光件和壳体做成一体，抗振防尘更扎实。

六、典型应用场景
这类小液晶屏尺寸不大、薄、接口还灵活，最常出现在这些地方：
1. 消防报警控制器和联动盘：长期挂墙值守，用串口液晶屏省线、薄型嵌入；
2. 手持终端、便携检测仪：电池供电，串口省电省IO，6.1mm不硌手；
3. 电力仪表、配电监控终端：蓝底白字读数清晰，并口刷新快；
4. 环境监测、工控节点：-20℃冷启动可靠，焊接排线抗振动。
选型别只看参数表，建议直接找液晶模块厂家要样片，把接口电平、背光供电和实际温区跑一遍，比对着图纸猜靠谱得多。

七、选型小结
WYM12864K25G定位很清楚：一块把接口自由度和薄型可靠同时拉满的128×64液晶模块。并口串口自由切换让它通吃新老设计，焊接FPC和6.1mm厚度照顾薄型设备，-20~70℃宽温加内置温补守住工业底线。产品卡在"要薄、要省线、还要扛得住现场"这个交叉点上，它值得一试。

FAQ：常见问题解答
Q1：并口和串口怎么选？
A1：看主板资源。IO富余、刷屏频繁，P/S接高用8080并口；IO紧张、要省线就接低用串口，三线即可驱动。

Q2：以前用ST7565的老产品能直接换这块屏吗？
A2：指令集兼容，代码基本可直接移植，换屏后按规格书核对一遍初始化寄存器即可。

Q3：冬天低温开机显示变淡是屏坏了吗？
A3：不是故障。低温下液晶黏度上升响应变慢，温补电路会把驱动电压拉回最佳点，几分钟内对比度自然恢复。

Q4：背光能不能直接接3.3V？
A4：背光额定典型3.0V、范围2.7~3.2V，限流已做在模组内部，建议按3.0V供电，长期超压会影响LED寿命。

Q5：FPC是插座连接还是焊接？
A5：焊接式，0.8mm间距双面接触软排线，直接焊在主板焊盘上，无外接插座，抗振省厚度。

Q6：屏幕装反了怎么办？
A6：不用拆。ST7567支持行列扫描方向寄存器配置，软件设置即可实现180°翻转显示。

Q7：这屏是蓝色背光吗？
A7：背光是白色的。蓝底白字来自STN蓝膜负显工艺——未点亮区域呈深蓝，点亮笔画透白光，对比锐利。

Q8：单片机5V电平能直接接吗？
A8：不建议。VDD为3.3V，输入极限VDD+0.3V，5V直连有损坏风险，需加电平转换。
