圆形表盘要摆四象限参数，屏幕若不是1:1正方形，界面横竖都别扭。WYM160160K3就是一款160×160点阵的液晶模块，3.0英寸正方形视窗配18Pin双排针焊接，UC1698驱动、-20℃~70℃宽温，专为仪表类设备设计。

一、产品全貌：方形工业模组规格

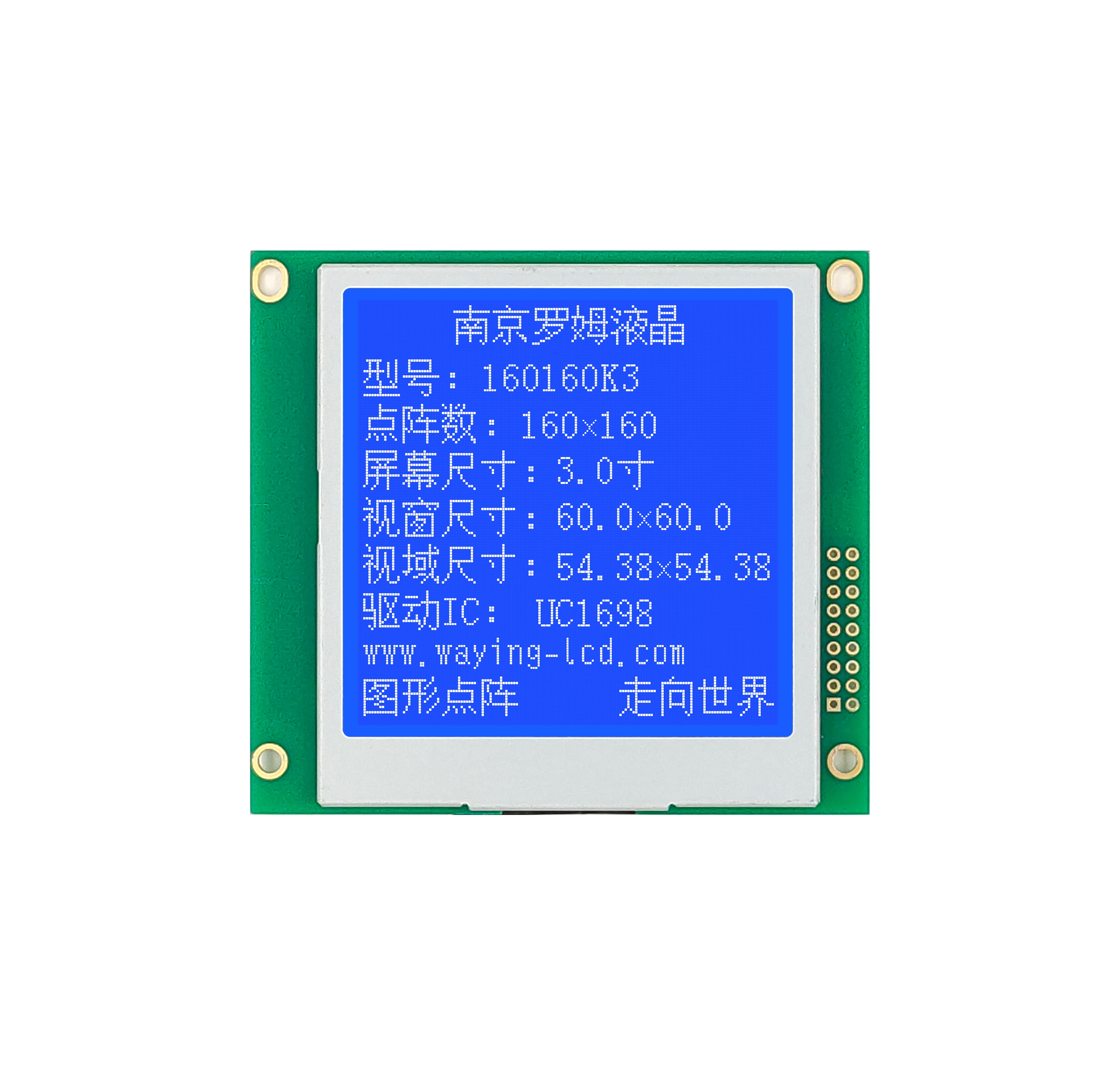

这是带PCB、背光、排针的完整液晶模组，玻璃用COG工艺把驱动芯片直接绑定在基板上，整模厚8.7mm。核心规格如下：
60×60mm正方形视窗与96×96盘面表壳是黄金搭配，一屏可排10行×10列16×16汉字，四象限参数表、环形刻度、菜单图标都放得下。

二、半透正显：白天夜里都看得清
FSTN半透半反模式给背光留了两条路：屏背面有半反射层，环境光强时自然光经反射层点亮屏幕，背光可关断省电；夜间再点亮白色背光。正显即深字浅底，与纸张阅读习惯一致，长时间盯屏不易疲劳，这也是仪表液晶在昼夜切换场景的通用选择。

三、18Pin双排针：为高振动场景而生
接口是这款液晶模块最有辨识度的地方：18根针按2.54mm标准间距双排排布（2×9），直插穿过主控板焊盘——1脚VSS接地、2脚CD（高=数据、低=指令）、3脚/WR写、4脚/RD读、5脚/CS片选、6脚/RES复位、7脚VDD接+3.3V、8~15脚DB0~DB7数据总线、16脚K背光负极、17脚NC、18脚A背光正极。焊好后屏和主板之间没有连接器、没有排线，每根针都是焊点，振动下不存在FPC座松脱、接触不良的隐患。做航空仪表、井场设备的工程师都懂：设备服役十年八年还要扛振动，能焊死绝不插接；屏幕需分体、频繁拆卸时才考虑插接方案。

四、UC1698：驱动极简，温补内置
160×160整屏按1/160 duty驱动，对升压和温补要求不低。UC1698这颗COG控制器把电荷泵升压、温度补偿、振荡电路全部集成进芯片，外围只需一颗去耦电容，3.3V单电源即可工作。内置温补随温度自动修正驱动电压：低温下液晶变稠、阈值漂移，芯片按温度曲线补偿对比度，这是宽温液晶模块能在-20℃正常显示的关键；对比度也可软件寄存器调节，不用动电位器。要提醒的是，宽温指-20℃~70℃内不会失效，接近极限温度时响应仍会变慢。罗姆液晶建议，工况若长期贴着极限温度跑，选型要预留更宽的温区余量。

五、宽温与结构可靠性
-20℃~+70℃工作、-30℃~+80℃存储，覆盖东北露天、沙漠烈日、井场冬夏温差。4颗φ3.2mm安装孔四角锁死模组，8.7mm厚度给背光和铁框留足余量——它为固定安装、长期通电、定期校准的工业仪表而生。

六、典型应用场景
正方形窗口、焊接固定、宽温可靠叠在一起，指向的场景很明确：多功能电力仪表、配电监控终端、油气勘探井口仪表、机载显示面板。共同点是装上去不轻易动，屏幕要跟着设备活十年，烈日寒夜读数都得清楚，整机还要过振动和温循。选型时建议把液晶模组的连接方式和温区写进硬件需求书，比事后改板省心。

七、选型小结
WYM160160K3把"方形显示、焊接固定、宽温可靠"三件事做扎实：160×160方格适合仪表类图形界面，双排针焊接扛振动，UC1698内置温补保障-20℃可读性，是面向固定安装仪表、航空与能源终端的图形点阵液晶模块；需频繁拆卸的手持设备适合排线插接方案。

FAQ：常见问题解答
Q1：160×160的屏一屏能显示多少汉字？
A1：按16×16点阵汉字算理论上可排100个；工程上留足边距后，一屏安排40至60个汉字加数字参数比较从容，也能画圆环刻度、柱状图。

Q2：FSTN半透正显和蓝膜负显怎么选？
A2：半透正显是深字浅底，白天靠反射环境光可关背光省电，夜间开背光，适合昼夜切换场景；蓝膜负显是蓝底白字，对比度高、观感醒目，适合全黑环境。

Q3：双排针焊接比FPC插接好在哪里？
A3：焊接没有连接器和活动接触点，抗振动最强，适合装机后不拆卸的设备；插接装配灵活、维修方便，适合屏幕与主板分体或需更换的场景。

Q4：低温下字迹变淡是不是屏坏了？
A4：不是。液晶低温下黏度上升、阈值漂移，表现为字迹偏淡、刷新拖影，内置温补会自动补偿，上电后随温度趋稳恢复。若长期在-20℃附近仍不改善，应确认温区选型余量。

Q5：接口是8080还是6800时序？能用串口吗？
A5：本型号引脚按8080八位并口设计，/RD、/WR为独立读写信号，不支持串行模式，主控IO紧张的方案需提前评估。

Q6：3.3V供电，能直接接5V主控吗？
A6：不建议。数据脚按3.3V电平设计，5V系统应加电平转换或串阻限流，最稳妥是选3.3V IO主控；背光按+3.3V供电，模组内部已有限流。

Q7：需要外接升压电路或电位器吗？
A7：不需要。UC1698已内置升压和温度补偿，外围只留必要电容，对比度用软件指令调节，省掉电位器也少一个接触不良点。

Q8：出厂是裸玻璃屏还是完整模组？
A8：玻璃采用COG工艺，驱动IC绑定在液晶玻璃上；出厂为带PCB、背光和18Pin双排针的完整LCM模组，焊上主控板即用。
