一、产品全貌：小尺寸里的宽温规格

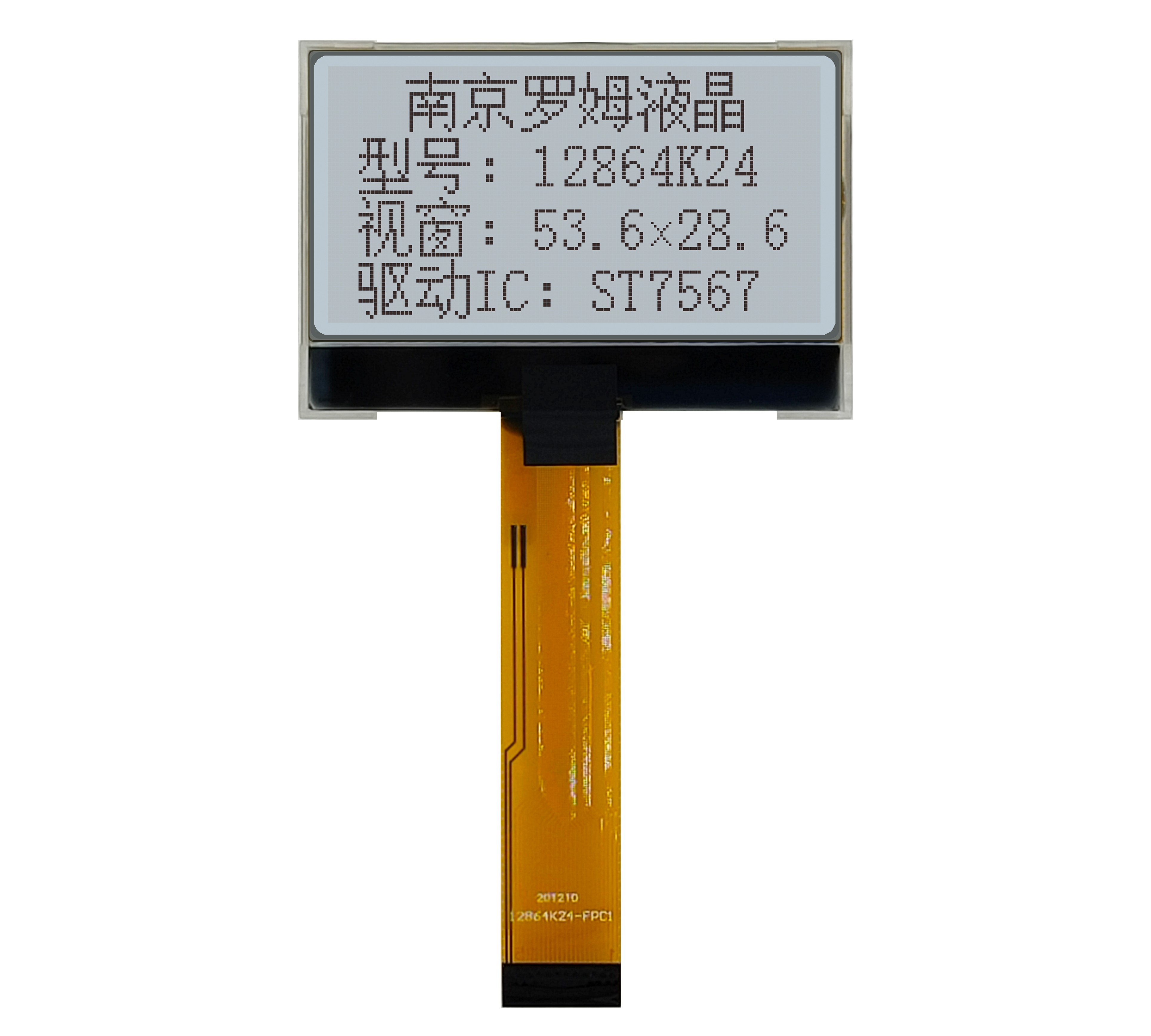

WYM12864K24G是一颗128×64图形点阵液晶模块，COG封装，控制器邦定在液晶玻璃上，外形58.9×40.5×6.9mm，视窗53.6×28.6mm，关键参数如下：
|
项目 |
参数 |
|
点阵数 |
128×64 dots，1/64 duty，1/9 bias |
|
显示模式 |
STN蓝模，全透，负显（蓝底白字），6:00视角 |
|
控制器 |
ST7567（矽创） |
|
逻辑电源 |
VDD 3.3V（1.7~3.3V可工作） |
|
背光 |
白色侧背光，独立供电3.0V，典型60mA |
|
工作温度 |
-20℃~70℃ |
|
存储温度 |
-30℃~80℃ |
|
接口 |
25Pin FPC插接式，8080/6800并口或4线串口 |
|
帧频 |
典型75Hz |
|
外形尺寸 |
58.9×40.5×6.9mm，带2个φ1.5mm定位孔 |
二、-20℃到70℃，宽温难在哪
液晶材料低温时粘度升高、分子翻转慢，屏幕就刷新拖影；高温时驱动电压窗口变窄，对比度发飘。普通消费屏温区多在0℃~50℃，这颗模组90℃的温区跨度对驱动设计是实打实的考验。
ST7567内部集成温度补偿电路，这是跑满宽温的关键：
1. 最佳驱动电压随温度变化，芯片内置多档温度系数（-0.05%/℃至-0.15%/℃），低温自动抬高电压、高温回落。
2. 对比度由软件寄存器设定，建议初始化按实测温度写入一次，让温补从第一帧生效。
3. 帧频典型75Hz，配合1/64 duty、1/9 bias驱动，低温下整屏刷新节奏稳定。
实际项目中，户外监测终端做-20℃测试时刚上电字迹偏淡，这通常不是屏幕损坏，而是温补未稳定、对比度还停留在常温标定值，初始化补一次随温度的对比度设定即可。升压和温补收进控制器内部，外围温漂环节更少，这也是宽温液晶屏的设计思路。
三、25Pin插接FPC：信号背光一根排线
模组采用25Pin、0.5mm间距插接式FPC，配ZIF连接器，插拔即换，不用动烙铁：
1. 背光A（Pin24）、K（Pin25）直接做在排线上，背光独立供3.0V、典型60mA，不用再飞引线。罗姆液晶把背光玻璃排线做成一体，对需要密封外壳的户外终端很友好。
2. 排线上安排3个VDD、2个VSS并行供电，降低细线压降；低温电池内阻升高，这个冗余能保证控制器供电不被拉垮。
3. P/S接高为并口、接低为4线串口；并口下C86接高选6800时序、接低选8080时序；串口时DB7作SCL、DB6作SDA，其余数据线接地。
四、ST7567驱动：极简外围与软件可调
ST7567内置132×65显示RAM，屏体占用128列，列地址从04H起始，画面自动居中：
1. 升压、稳压、温补全部内置，参考电路只需在VG、XV0、V0外接2颗1μF电容。
2. 对比度无外接电位器，用电阻比加双电位两级指令设定，几条命令调好，运行中可动态调节。
3. 行、列扫描方向均可寄存器修改，支持180°软件翻转，倒装屏时改一条初始化命令即可，不用开模。
五、显示效果与光学表现
STN蓝模全透负显，即蓝底白字，配合白色侧背光，暗光环境字迹醒目。侧背光经导光板一侧入光，厂内检验要求整屏亮度均匀性BMAX/BMIN不大于2。对比度Cr典型值5，响应时间200ms量级，视角θx±30°、θy -15°~+30°，6:00方向俯视最佳。全透结构依赖背光，设备若长期阳光直射，选黑白液晶屏时建议确认半透反射方案。
六、典型应用场景
宽温、接口灵活、装配便利，决定了它的去向多在户外场合：
1. 工程机械：挖掘机、起重机仪表盘冬季露天停放，冷启动屏幕要立刻可读。
2. 安防监控：户外云台、控制箱终端，常年经历昼夜温差。
3. 石油燃气：管道监测、场站计量终端，安装偏远，温度不可控。
4. 冷链运输：车载温控终端长期低温运行。
七、选型小结
这颗液晶模块的价值不在花哨参数，而在于把宽温、多接口和插接装配做进了小尺寸12864规格。选型确认三件事：主控支持8080/6800并口或4线串口、温区在-20℃~70℃以内、结构能容纳58.9×40.5mm屏体，其余交给ST7567。项目若卡在低温显示异常，这类低温液晶屏建议先打样、实际温区验证后定型。
FAQ：常见问题解答
Q1：-20℃环境下开机能正常显示吗？
A：可以。工作温区-20℃~70℃、存储-30℃~80℃，ST7567内置温补电路自动调整驱动电压。低温上电建议预留几十秒稳定时间，初始化时按环境温度刷新对比度即可。
Q2：通信接口是并口还是串口？
A：靠硬件脚配置：P/S接高为并口（C86接高选6800、接低选8080时序），P/S接低为4线串口，此时DB7作SCL、DB6作SDA。
Q3：FPC是插接的还是焊接的？背光怎么接？
A：25Pin、0.5mm间距插接式FPC，配ZIF连接器插拔即可，无需焊接。背光A（Pin24）、K（Pin25）已集成在排线上，独立供3.0V、典型60mA。
Q4：模块供电电压是多少？
A：逻辑VDD典型3.3V（1.7~3.3V可工作）；背光独立供3.0V（2.7~3.2V）。分开供电方便主控按需关背光。
Q5：屏幕显示方向能不能翻转？
A：可以。行、列扫描方向均可寄存器修改，支持180°软件翻转，倒装屏时改初始化命令即可，无需改板。
Q6：对比度怎么调？需要外接电位器吗？
A：不需要。对比度通过电阻比与双电位两级指令设置，初始化写命令即可调整，也能运行中随温度动态调节。
Q7：模块外形尺寸和安装定位是怎样的？
A：外形58.9×40.5×6.9mm，视窗53.6×28.6mm，有效区48.61×24.93mm；FPC从长边引出，带2个φ1.5mm定位孔，厚度6.9±0.3mm。
Q8：驱动这块屏主控需要外接多少元件？
A：只需在VG、XV0、V0外接2颗1μF电容，升压电路已内置ST7567；P/S、C86模式脚按选定接口接高或接低即可。
