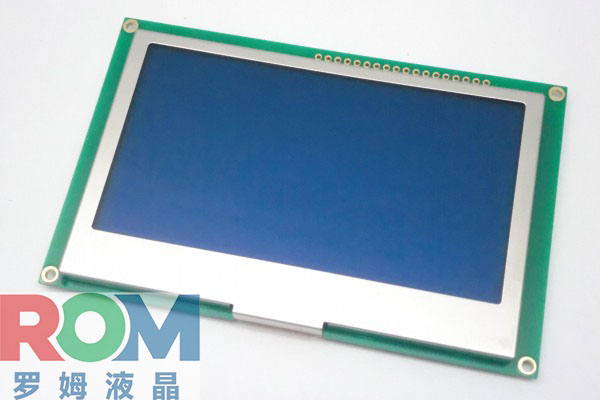

选哪款液晶模块差别可不小。240×128这个分辨率恰好卡在"能画图又能写字"的甜点上——面板开孔就那么大，波形、参数、状态指示一个不能少。WYM240128K1走的是紧凑路线，把240列×128行像素塞进了92.6×69.0mm的外形里，STN蓝模全透负显，蓝底白字，在车间和车载环境里相当常见。

一、STN蓝模全透负显：为什么工业场景偏爱蓝底白字
先说显示模式。K1的型号后缀GBTSESWN里，B代表蓝模（Blue），T代表全透（Transmissive），S代表STN，N代表负显（Negative）。翻译过来就是：STN液晶、蓝色补偿膜、全透结构、负性显示——上电后背光透过液晶层，未选中像素呈蓝色底色，选中像素透射出白色背光，形成蓝底白字。
这种组合在工业和车载仪表里流行了十几年，原因很实在：
1. 暗光环境可读性好。全透型液晶靠背光工作，夜晚或低光照下白字蓝底对比鲜明，不像反射型屏还得凑着灯看。
2. 视觉疲劳低。蓝色底色比白色柔和，长时间盯着仪表盘看不会太刺眼。
3. 成本成熟。STN蓝模工艺经过多年量产打磨，良率和供货稳定性都有保障。
当然也有取舍：STN对比度和视角不如FSTN正显屏，典型对比度Cr在5左右，垂直视角θx约±30°，适合正面直视的仪表场景。

二、UC1698控制器：一颗彩屏IC降维驱动单色屏
K1用的控制器是晶宏半导体（UltraChip）的UC1698。这颗芯片原生设计用于CSTN彩色屏，内置384路SEG驱动和160路COM驱动，自带电荷泵、稳压电路和温度补偿。用来驱动240×128的单色STN屏，属于典型的"降维使用"。怎么降维？单色屏每个像素只有亮灭两种状态，不需要RGB三原色。UC1698的384路SEG输出直接当240列独立驱动线用——原本每3路SEG管一个RGB彩色像素列，现在每1路SEG管一个单色像素列，数据组织从"三车道"变成"单行线"。160路COM中只用128路，对应128行像素。这带来一个实际开发中容易踩的坑：UC1698的列地址寄存器（CA）以RGB triplet为单位计数，单色模式下列地址起始值必须根据实际SEG布线映射来设定。不同厂家的240×128液晶模块，SEG走线不同，列起始地址也不同。K4的列起始地址是17H，K1布线更紧凑，具体值以初始化代码为准——换屏不能只改分辨率，软件一定要对照规格书重新配置。

三、细点距0.285mm：在小壳子里塞更多信息
K1和K4同样是240×128，但物理尺寸差了一圈：
K1的点间距0.305mm比K4的0.37mm精细了约18%，同样240×128像素，显示面积小了将近30%。在面板空间紧张的设备里——比如车载中控子显示屏、手持检测仪、紧凑式PLC操作面板——K1能省出宝贵安装空间。代价是像素更小，适合50厘米以内近距离阅读，不太适合一米开外远看。罗姆液晶在做这类lcd液晶模块时，会根据客户实际观看距离和面板空间推荐点距：远看选大点距，近看选细点距，并不是像素越密越好。

四、固定8080并口：简单可靠的接口设计
K1的接口是18Pin单排排针，间距2.54mm，引脚定义为：VDD、VSS、/CS0、CD、/RD、/WR、/RES、DB0~DB7、NC、A、K。注意第三脚是/CS0（片选），不是SDA。这说明K1硬件上固定为8位8080并口，没有预留串口切换跳线。对于MCU资源充足、追求刷新速度的应用，并口写入比串口快得多，刷屏干脆，没有配置歧义。上电后/CS0拉低选中芯片，CD脚区分命令和数据，/WR上升沿锁存数据，时序直白。如果项目需要SPI串口省IO口，就得看240128液晶模块的另一款K4——它通过板上跳线可在8080并口和4线SPI之间切换。不过K1和K4虽然都是18Pin排针，引脚定义并不完全对应，K4把SDA放在第3脚，后面信号整体后移一位，两块屏不能直接互换。

五、单3.3V供电与16V升压：调试有诀窍
K1只需一路3.3V供电，逻辑和背光都是3.3V。UC1698内部集成10倍电荷泵，把3.3V升到约16V的VLCD驱动液晶，省掉了外部负压电路。调试时有个实用技巧：规格书建议上电初始化后测量板上R13两端电压，读到16.0V左右说明初始化序列和电荷泵配置正常；电压不对先查软件而不是怀疑硬件。对比度通过PM寄存器（64级电子电位器）细调，TC寄存器设温度补偿斜率（默认-0.15%/℃），在-20~70℃温区内自动修正对比度漂移。

六、应用场景与选型建议
K1的典型应用包括车载仪表盘、工业宽温液晶屏配套的手持终端、电梯楼层显示器、以及各类需要在有限开孔内显示波形和数据的测控仪表。-20~70℃工作温区覆盖绝大多数室内和车载环境，存储温度-30~80℃也能承受运输和仓储中的极端条件。

如果后续升级想要白底黑字的FSTN正显效果，可以考虑同分辨率的替代型号WYM240128K10G，它在显示模式和接口封装上做了更新，底层指令集仍兼容UC1698。

FAQ：常见问题解答

Q1：WYM240128K1是蓝底白字还是白底黑字？
A1：蓝底白字。它采用STN蓝模、全透、负显模式，上电后未选中像素呈蓝色底色，选中像素透射出白色背光。

Q2：K1支持SPI串口吗？
A2：不支持。K1硬件固定为8位8080并口，第3脚是/CS0片选信号，没有SDA引脚。需要串口的可以选同系列K4型号。

Q3：K1和K4能直接互换吗？
A3：不能。虽然都是18Pin排针、240×128分辨率，但引脚定义不同（K1第3脚是/CS0，K4第3脚是SDA），显示模式也不同（蓝模负显vs FSTN正显），PCB和软件都要调整。

Q4：工作温度范围是多少？
A4：工作温度-20℃~+70℃，存储温度-30℃~+80℃，内置温度补偿电路，宽温环境下对比度自动修正。

Q5：背光电流多大？
A5：背光为白色侧背光，3.3V供电，典型电流110mA，范围80~140mA。实际电流与LED批次和亮度设置有关。

Q6：调试时怎么判断初始化是否成功？
A6：上电初始化后测量板上R13两端电压，正常应在16.0V左右。有这个电压说明初始化序列和电荷泵配置基本正确。

Q7：点间距0.305mm适合多远观看？
A7：适合50厘米以内近距离阅读，比如手持设备和桌面仪表。需要1米外远看建议选点距更大的K4（0.37mm）。

Q8：对比度怎么调节？
A8：通过UC1698的PM寄存器软件调节，共64级。芯片内置温度补偿（TC寄存器），出厂MTP已修调，无需板载电位器。
