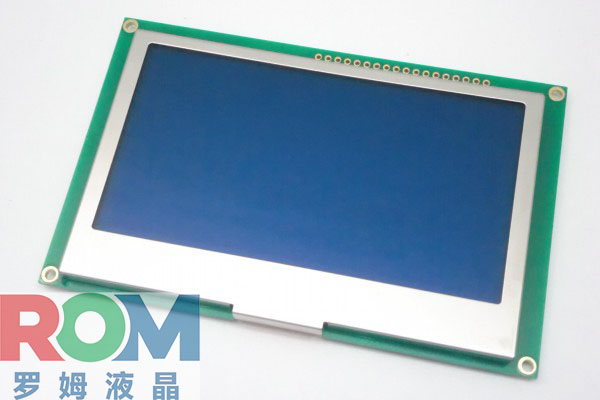

给电力监控终端选这颗液晶模块时，很多工程师第一反应是：240×128这个分辨率不常见，为什么不用240×160？答案藏在面板比例里。WYM240128K4的有效显示区为88.77×47.33mm，宽高比大约15:8，恰好是工控面板上"上方波形曲线+下方参数读数"的经典布局比例。相比240×160的3:2方正屏，它在纵向空间有限的外壳里能省出将近10mm高度，对紧凑型PLC人机界面和配电终端来说很实用。

一、UC1698控制器：384个SEG当单色列用
WYM240128K4搭载的UC1698由台湾晶宏半导体（UltraChip）生产，原厂定位是CSTN彩色液晶控制器，最大支持160×128像素的RGB显示。用在单色点阵液晶屏上时，每个SEG引脚不再按R/G/B三三分组，而是各自独立驱动一列像素——相当于把三车道公路的每条车道都改成单行线，240列只用到SEG70到SEG309，剩余SEG悬空，配合128个COM端构成240×128点阵。这种"彩色IC降维驱动单色屏"的做法好处明显：UC1698内部集成了电荷泵、稳压电路和温度补偿，一颗芯片搞定所有驱动，外围BOM非常精简。

二、列起始地址17H：硬件布线决定的软件偏移
规格书电气框图里有一行小字注释：列的开始地址不是从00H开始，从17H开始。这是WYM240128K4调试中最容易踩的坑。原因很直接：240列物理像素接在SEG70到SEG309上，UC1698内部列地址以3个SEG为一个单位递增（彩色模式遗留），SEG70对应的列地址就是23，即十六进制17H。软件初始化时如果忘了设置这个偏移，写入的显示数据会整体左移，画面和视窗对不齐。规格书把这条信息放在框图旁边而不是正文中，不少工程师第一次调的时候要对着花屏愣半天。

三、1/128 Duty与1/12 Bias：大屏驱动的参数匹配
240×128分辨率意味着128行COM逐行扫描，占空比1/128——每行只在整帧的1/128时间内被选中。Duty越大，选中行与未选中行之间的电压差越小，对偏置电压精度的要求就越高。WYM240128K4采用1/12 Bias，将LCD驱动电压分成12级阶梯，为未选中行提供精确的半选电压，抑制交叉串扰。这个比例不是随便选的，它和1/128 Duty严格匹配。Bias偏高会导致对比度下降，偏低则出现鬼影。UC1698通过BR寄存器设置Bias Ratio，PM寄存器做64级电子电位器细调，还支持MTP出厂修调，每颗模组的V0值可以在生产线上精确校准，不用在板上焊电位器。这也是这颗液晶模块在-20℃低温下仍能保持对比度稳定的原因之一。

四、18Pin排针与跳线切换：默认8080并口，可改SPI串口
接口方面，WYM240128K4采用18Pin单排排针（P2.54间距），其中16个信号脚加背光A/K两脚。默认配置为8位8080并口，/RD和/WR分别控制读写，DB0-DB7传数据。如果主控IO资源紧张想走串口，PCB上预留了R16到R25共五组跳线电阻：R16/R17和R18/R19分别控制BM1/BM0总线模式，R20-R23控制DB13/DB15配置，R25焊到R24上即可切换到4线SPI模式。串口模式下SDA引脚作数据线，/RD和/WR接高电平，DB0-DB5也需接高。对于定型产品来说，出厂前按需求焊好跳线即可，不需要额外的IO扩展芯片。罗姆液晶从2009年开始做这类工业级液晶屏，每批模组出厂前都会经过高低温存储、高温高湿、温度循环和震动测试，按MIL-STD-105E Level II抽样检验，功能性缺陷AQL控制在0.65%以内。

五、单3.3V供电与16V升压：调试看R13就行
整模组只需要一路3.3V供电，逻辑电压和背光共用。UC1698内部的10倍电荷泵将3.3V升压到约16V的LCD驱动电压（VLCD），不需要外部高压电源。规格书给出了一个非常实用的调试技巧：上电初始化后测量板上R13两端电压，如果达到16.0V，说明初始化序列和升压电路都正常；如果电压不对，先查命令序列再查硬件。背光为白色侧背光，典型电流90mA，最大120mA，亮度足够在室内和半户外环境下读数。240×128这个分辨率在电力仪表、工业控制器和PLC人机界面上用得很多。如果设备面板纵向空间允许，同系列的240160液晶模块提供240×160分辨率，两颗屏控制器相同、接口逻辑一致，软件移植基本只改分辨率参数和COM结束设置。
选240×128还是240×160，本质上是面板空间和显示信息量的权衡。WYM240128K4在116mm宽度内放下了240列像素，同时把厚度控制在9.7mm，对嵌入式安装非常友好。对于需要在有限面积内同时显示波形和数据的工业场景，这颗240128液晶模块是一个经过量产验证的可靠选择。

FAQ：常见问题解答

Q1：WYM240128K4的列地址为什么从17H开始而不是00H？
A1：因为240列像素在硬件上接在UC1698的SEG70到SEG309引脚上，内部列地址以3个SEG为单位，SEG70对应地址23（17H）。软件初始化时必须设置列起始地址为17H，否则画面会偏移。

Q2：1/128 Duty和1/12 Bias是什么意思？
A2：1/128 Duty表示128行逐行扫描，每行仅在1/128帧时间内被选中。1/12 Bias将驱动电压分为12级，为未选中行提供半选电压以抑制串扰。两者必须按规格书匹配设置，不能随意更改。

Q3：默认是并口还是串口？能切换吗？
A3：默认8位8080并口。通过PCB上的R16-R25跳线电阻可切换到4线SPI串口，串口建议选S8模式。跳线配置需在出厂前或焊接前完成。

Q4：UC1698不是彩色CSTN控制器吗？为什么用在单色屏上？
A4：UC1698在单色模式下将每个SEG引脚作为独立列驱动，384个SEG中使用240个。彩色模式下的RGB分组被解除，软件将RGB分量设为阈值控制即可实现单色显示，这种降维用法在工业单色屏中很常见。

Q5：供电电压是多少？需要外部升压吗？
A5：单路3.3V供电，逻辑和背光共用。UC1698内部电荷泵自动升压至约16V LCD驱动电压，无需外部高压。调试时测R13两端电压为16V即表示升压正常。

Q6：对比度怎么调节？需要电位器吗？
A6：通过UC1698的PM寄存器软件调节（64级），支持MTP出厂修调校准V0值，不需要板载电位器。温度补偿TC寄存器可设置-0.05%/℃到-0.25%/℃四档。

Q7：FSTN正显是什么效果？和蓝模负显有什么区别？
A7：FSTN正显是白底黑字（或灰底黑字），在室内光线下可读性好，配合白色背光使用。蓝模负显是蓝底白字，对比度高但全透型完全依赖背光，FSTN正显在半户外环境下更实用。

Q8：工作温度范围是多少？
A8：工作温度-20~70℃，存储温度-30~80℃。出厂前经过80℃高温存储72小时、-30℃低温存储72小时、50℃/90%RH高温高湿72小时和温度循环10次等可靠性测试。
