第一次看到WYM240160D的BOM表时，不少工程师会愣一下：这颗液晶模块用的驱动IC是UC1698——查datasheet，它明明是一颗彩色CSTN控制器，最大驱动160×128像素的RGB屏。一块240×160的单色点阵液晶屏，为什么要选一颗"彩色芯片"来驱动？这背后其实是单色大屏驱动里一个很巧妙的设计思路。

1. UC1698：彩色IC降维驱动单色屏
打个比方：UC1698内部有160个COM和384个SEG，彩色模式下每3个SEG（R/G/B）共同驱动一个彩色像素，384÷3=128，所以彩色最大横向128列。但WYM240160D是单色屏，硬件上把每个SEG当作独立列驱动来接——384个SEG各管一列，实际用240列，其余悬空，配合160个COM刚好构成240×160单色点阵。软件上UC1698仍按"彩色像素"格式收数据，每个地址对应3个SEG，而这3个SEG在硬件上分别接了3个独立的单色像素列，写入的RGB分量值就分别控制3个物理像素点。通常将RGB位数设为4bit、选Gray ON/OFF模式，大于等于阈值点亮、低于阈值熄灭，等价于1bit单色控制。规格书电气框图中标注的列驱动范围是SEG73到SEG312，312−73+1=240，正好是240列。这种"降维驱动"的好处是UC1698内置了电荷泵、温度补偿和稳压电路，一颗芯片搞定所有驱动需求，外围元件极少。

2. COG加板：IC在玻璃上，PCB做转接

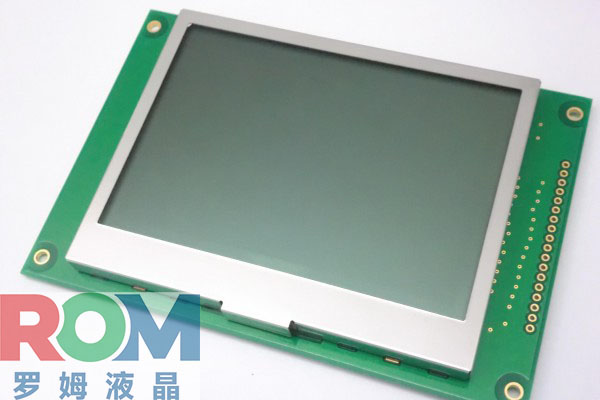

需要澄清一个常见误解：UC1698是一颗COG（Chip on Glass）芯片，直接邦定在液晶玻璃上，不在PCB上。WYM240160D的完整模组由三层构成——COG玻璃（含UC1698和升压电容网络，裸屏97×76×2.8mm）、背光组件、以及一块转接PCB（1.6mm厚，带18Pin排针和跳线电阻）。玻璃通过FPC与PCB连接，排针间距2.54mm，可直接插在主板插座上或波峰焊固定，4个φ2.8mm安装孔支持螺丝锁附。纯cog液晶屏用FPC软排线出线，体积小厚度薄，但FPC焊接对产线工艺要求高，返修也麻烦。加一块转接板把FPC转成标准排针，主板不需要预留FPC连接器，普通排针插座就能搞定，抗震性更好。对习惯了排针焊接的工程师来说，这种加板cog液晶模块几乎零学习成本。
如果设备内部空间充裕、追求插接可靠性，加板排针方案更省事；如果对厚度有硬性要求，罗姆液晶也提供FPC出线的240160液晶模块，裸屏厚度只有2.0mm。

3. 1/160 Duty：行数越多，驱动电压越高
液晶驱动的duty数可以理解为"屏幕被分成多少行来轮流刷新"。1/64 duty是64行轮流点亮，每行在一个帧周期内只亮1/64的时间；1/160 duty则是160行轮流，每行只亮1/160的时间。这就像手电筒照墙——照的时间越短，光斑越暗。240×160屏每行的点亮时间只有128×64屏的40%，要维持同样对比度，就需要更高的液晶驱动电压（VLCD）。WYM240160D的VLCD最高19.8V，实际调试时R13两端电压要达到16.2V左右，比小屏常见的9~12V高出不少。1/12的bias比也与此匹配——bias决定非选中像素上的偏压比例，duty越高行数越多，需要的bias档数越多，才能避免鬼影。调试经验：上电初始化后先量R13两端电压。稳定在16.2V附近，说明UC1698的升压电路和初始化序列正常；如果电压不对，优先检查PC0~PC3引脚的升压电容焊接和寄存器增益设置。

4. 并口与串口：四组跳线决定通信方式
WYM240160D默认出厂配置是8位8080并口，DB0~DB7是8根数据线，/RD、/WR、CD、/CS0、/RES构成控制信号。如果MCU的GPIO紧张，可以通过板上跳线电阻切换为串口。R16/R17控制BM1，R18/R19控制BM0，R20/R21和R22/R23分别对应DB13和DB15。UC1698通过BM[1:0]和DB15、DB13的组合识别总线模式：BM=00、DB配置为10时进入4线SPI（S8模式）。串口模式下还需把R25焊到R24上，SDA引脚作为串行数据线，/RD和/WR接VSS。一个容易踩的坑：UC1698的列地址起始不是00H而是18H。写入第一列数据时，列地址寄存器要设为0x18而非0x00，否则画面整体左偏。原因是240列在384个SEG中并非从最边缘开始，而是居中排列，左侧有约24个列地址的偏移。

5. FSTN正显与温度补偿
WYM240160D采用FSTN半透正显，白底黑字，6:00视角。半透模式下，强光环境靠环境光反射就能看清，不需要开背光；昏暗环境下点亮白色侧背光（3.3V/90mA典型值）。这在工厂车间、户外配电柜等光线变化大的场景里很实用。UC1698内置4组软件可编程的温度补偿系数，低温时自动提升VLCD补偿液晶响应变慢。如果对低温显示有更高要求，可以通过软件调整补偿曲线，-20℃时对比度基本和常温持平。做液晶模块选型这么多年，一个很深的体会是：240×160在单色屏里属于"大屏"，设计难点不在控制器指令——各家IC的指令集大同小异——而在驱动电压匹配、duty/bias调校和封装形式选择上。WYM240160D用COG加板方案，把UC1698的高集成度和排针插接的便利性结合起来，适合对显示面积有要求、但不需要彩色的工业显示场景。

FAQ：常见问题解答

Q1: UC1698不是彩色屏驱动IC吗，为什么用在单色屏上？
A1: UC1698有384个SEG驱动端，彩色模式下每3个SEG驱动一个RGB像素（最大128列）；单色应用中每个SEG独立驱动一列像素，384个SEG可覆盖240列需求，实现"降维驱动"。

Q2: WYM240160D是COB工艺还是COG工艺？
A2: COG工艺。UC1698直接邦定在液晶玻璃上，板上的PCB只是转接板，承载排针、跳线电阻和安装孔，驱动IC并不在PCB上。

Q3: 列地址为什么要从18H开始而不是00H？
A3: 240列在UC1698的384个SEG驱动能力中居中排列，左侧有约24个列地址的偏移（18H=24），从00H写入会导致画面整体左偏。

Q4: WYM240160D的接口是并口还是串口？
A4: 默认8位8080并口，通过板上R16~R25四组跳线电阻可切换为4线SPI串口模式。

Q5: 调试时怎么判断初始化是否成功？
A5: 上电后测量R13两端电压，稳定在16.2V左右说明升压电路和初始化序列正常；若电压异常，优先检查PC0~PC3升压电容焊接和寄存器增益设置。

Q6: 工作温度范围和背光参数是多少？
A6: 工作温度-20℃至+70℃，存储-30℃至+80℃；白色侧背光3.3V供电，典型电流90mA（范围60~120mA）。

Q7: FSTN半透正显在户外不开背光能看清吗？
A7: 可以。半透膜在强光下反射环境光显示白底黑字，户外可读性好；昏暗环境则需开启背光。

Q8: 加板COG和纯FPC COG有什么区别？
A8: 加板COG将FPC转为排针接口、带螺丝孔，适合固定式工业设备；纯FPC COG更薄更小，适合空间受限的便携设备，两者分辨率相同但封装取向不同。
