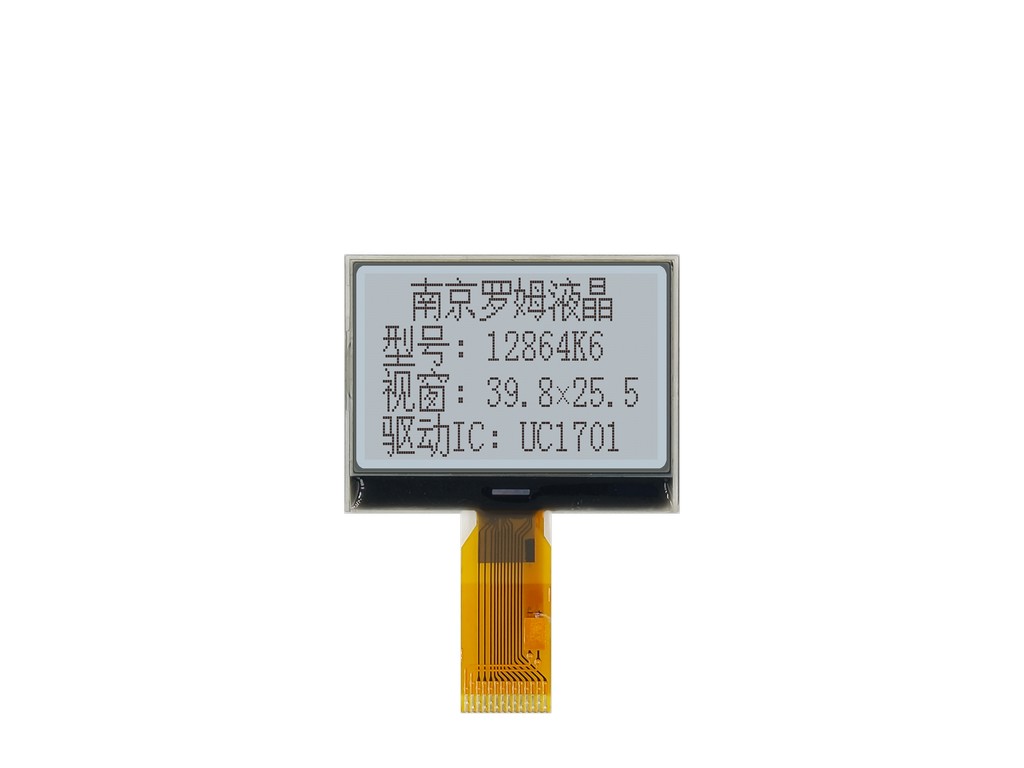

在手持医疗设备的结构设计里，显示窗口的空间往往被压到极致。去年做一款便携血氧仪，结构留给液晶模块的窗口只有44×34毫米、深度3.5毫米。常规12864模组根本塞不进去，最终选了WYM12864K6G，43.5×33.8×3.2毫米的COG封装刚好放下。

一、COG工艺为什么能做这么小
做过便携设备的工程师都知道，传统COB工艺的12864液晶屏外形普遍在70×50毫米以上，因为驱动IC绑定在PCB上，PCB要预留邦定区域和外围器件空间。COG（Chip on Glass）把驱动IC直接贴在液晶玻璃上，用FPC软板出线，省掉了PCB这一圈面积。这款K6G采用UC1701控制器，整颗芯片邦定在玻璃边缘，FPC只引出14个引脚。加上定制的一体薄背光，整个模组厚度控制在3.2毫米。直观对比一下同分辨率不同封装的尺寸差异：
显示面积确实小了不少，但在穿戴式和便携医疗场景下，整机本身只有手表或打火机大小，根本没有空间容纳大尺寸模组。牺牲部分显示面积换取整机做小做薄，这个取舍在项目立项阶段就要想清楚。

二、四线SPI：省引脚就是省成本
K6G采用固定SPI串口，没有并口模式。14个引脚中与MCU通信的只有4根：SCL串行时钟、SDA串行数据、/CS片选、A0数据/命令选择。其余引脚中，VDD和VSS供电，BL+和BL-接背光，VB0+、VB0-、VB1-、VB1+和VLCD是内置升压电路的电容网络引脚，按规格书推荐接0.1μF和1μF电容即可，不需要外部升压IC。对于引脚资源紧张的小封装MCU，4线SPI比8位并口少用4个GPIO，这在选型时往往是决定性因素。UC1701的指令集与ST7565兼容，页地址设置、列地址设置、显示起始行、ADC选择等指令完全一致，之前写过的ST7565驱动代码只需微调初始化序列即可移植。U8g2开源图形库也有UC1701的现成驱动，做菜单和图标界面省了不少事。

三、FSTN半透正显的户外可读性
这款cog液晶屏用的是FSTN半透正显，白底黑字，6:00视角方向。半透模式的特点是液晶层后面有一层半反射膜，环境光强的时候靠反射自然光就能显示内容，不需要开背光；只有在昏暗环境下才点亮白色LED侧背光。实际户外测试中，晴天正午不开背光，FSTN半透屏上的数字和图标依然能读；而全透负显（蓝底白字）在同样条件下不开背光基本看不清。背光本身是整个显示子系统里最耗电的部分——K6G背光典型电流45mA，而逻辑部分工作电流不到1mA。对电池供电的串口液晶模块来说，能在户外关掉背光意味着续航直接翻倍。

四、调试中遇到的几个细节
1.是对比度温度补偿。UC1701内置电子音量寄存器，通过指令调节内部升压电路的输出电压来控制对比度。常温下按规格书推荐值设置即可，但-20℃冷舱测试时液晶响应变慢、对比度明显下降，我们在软件里加了温度查表，低温段把EV值调高3到4档，显示恢复正常。
2.是屏幕倒装。由于FPC出线方向和结构限位的关系，屏幕在壳体里是倒着装的。通过设置UC1701的ADC选择位和COM扫描方向寄存器，软件上就能实现180度翻转，不用重新打样FPC，省了一周多的周期。
3.是背光驱动。背光额定3.0V、典型电流45mA，不能直接接MCU引脚灌电流，建议用三极管或MOS管驱动，配合PWM实现亮度调节。我们设了三档亮度，最暗档背光电流约15mA，兼顾了暗环境可读性和低功耗。选型时也对比过罗姆液晶其他尺寸的cog液晶模块，如果设备内部空间充裕、需要更大的显示面积，大尺寸型号能呈现更多波形和数据；但在这个血氧项目里，44×34毫米的窗口是硬约束，K6G的小体积不可替代。

做了这么多年嵌入式显示，我的体会是图形液晶模块选型没有绝对的好坏，只有合不合适。128×64在今天不算高分辨率，但在医疗监护和测量仪器领域，4行中文或8行英文加简单图标的显示能力完全够用，关键是在尺寸、功耗、接口和成本之间找到平衡点。WYM12864K6G在"极小尺寸"这个方向上，把COG工艺的优势发挥得很充分。

FAQ：常见问题解答

Q1: WYM12864K6G的接口是并口还是串口？
A1: 该模块采用固定4线SPI串行接口，引脚为SCL、SDA、/CS和A0，不支持并口切换。

Q2: UC1701控制器和ST7565指令兼容吗？
A2: 基本兼容。页地址设置、列地址设置、显示开关、ADC选择、COM方向等常用指令一致，已有ST7565驱动可快速移植。

Q3: FSTN半透正显在阳光下不开背光能看清吗？
A3: 可以。半透模式下液晶层带有半反射膜，强光环境靠反射自然光即可显示白底黑字内容，无需背光。

Q4: WYM12864K6G模组总厚度是多少？
A4: 含一体薄背光总厚度3.2毫米，外形尺寸43.5×33.8毫米。

Q5: 工作温度和存储温度范围是多少？
A5: 工作温度-20℃至+70℃，存储温度-30℃至+80℃。

Q6: 背光参数是多少，可以PWM调光吗？
A6: 白色侧背光额定3.0V，典型电流45mA（30~60mA），建议通过三极管或MOS管驱动，支持PWM调光。

Q7: VB0和VLCD这些引脚需要外部升压电路吗？
A7: 不需要。UC1701内置升压电路，VB0+、VB0-、VB1-、VB1+和VLCD按规格书推荐接0.1μF和1μF电容即可。

Q8: 支持屏幕180度翻转吗？
A8: 支持。通过软件设置ADC选择位和COM扫描方向寄存器即可实现显示翻转，无需修改硬件。
