做了十几年手持测量仪器的液晶模块选型，最常被问到的一个问题：同样是12864，COG和COB到底怎么选？刚好去年帮一个做便携环境检测仪的客户调过WYM12864K1G，拿这个案子聊聊。
客户那台仪器是电池供电的手持式四合一气体检测仪，结构空间紧，整机重量要求压在300g以内。原先用的是一块COB工艺的12864模组，带排针和PCB基板，厚度8.5mm，光屏幕组件就占了不少重量。我看了结构图纸，推荐换COG工艺的lcd12864试试。

一、COG到底薄在哪

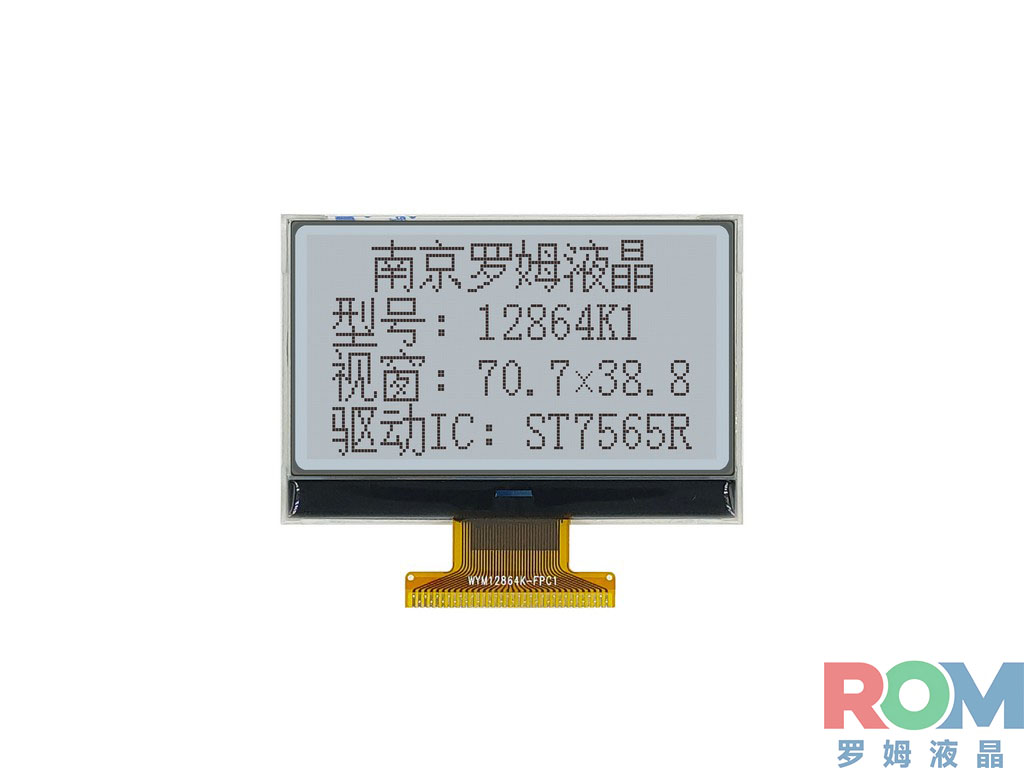

COG即Chip On Glass，驱动IC直接绑定在LCD玻璃上，通过FPC软排线引出信号。相比COB把IC打在PCB上再用黑胶封固，COG省掉了PCB基板和导电胶条连接环节，整机厚度可以做薄很多。WYM12864K1G是一款图形点阵液晶模块，外形78.4×52.5×7.4mm，有效显示区66.52×33.24mm，对角线约2.92英寸。接口用的是34Pin、P1.0间距的FPC双面接触金手指，弯折后在壳体内布线比20Pin单排排针灵活不少。如果设备内部空间局促、主板形状不规则，FPC的走线优势很明显，整机装配良率也比硬排针方案高。当然COG也不是万能的。工况震动特别大、或者需要经常拔插维护的场合，COB的PCB加排针方案反而更皮实。拿不准的话，可以看看同系列COB工艺的12864液晶模块，两块样品放一起对比实测最稳妥。

二、ST7565P控制器调试要点
这块屏用的是矽创ST7565P控制器，在12864规格的cog液晶屏里很常见。几个实际调试中需要留意的点：
1. 内置升压电路：ST7565P内部集成了2~6倍升压电路和电压跟随器，3.3V单电源供电即可产生LCD驱动所需的负压，外围只需接几个电容，不用额外搭负压电路。
2. 并/串口可切换：P/S引脚接高电平走8080并口，接低电平走4线SPI。客户主控用的是STM32L4系列，I/O资源紧张，最终走的串口接法，只用到/CS、/RES、A0、SCLK和SID几根线，比并口省了一半以上引脚。
3. 显存映射：ST7565P内部显存为65×132位，实际使用128×64，前4列和最后1行不显示，写显存时列地址偏移需要留意，否则画面会错位。
4. 对比度调节：通过内置寄存器设置EV值来调节V0电压，不同温度下对比度会有漂移，建议在主控里做一张温度-对比度补偿表，低温时自动拉高V0，高温时适当回落。

三、显示模式与背光
WYM12864K1G是STN蓝膜、全透、负显，6:00视角，配黄绿侧背光。全透型液晶屏本身不反光，必须靠背光才能看清，好处是背光点亮后对比度高、字体锐利；坏处是背光一灭屏幕全黑，不适合做常显低功耗界面。如果应用场景需要阳光下可读、或者平时不开背光也能看数据，应该选FSTN半透半反正显的型号。两种显示模式的取舍本质上是"背光依赖度"和"环境光利用率"之间的平衡。工作温度-20~70℃，对大多数工业现场够用。说一个实际经验：STN屏在低温下响应速度会变慢，规格书给的Ton/Toff典型值都是200ms，到-20℃附近肉眼能感觉到刷新滞后。如果是户外冬季使用，要么做温度补偿加热，要么提前评估这个响应速度能不能接受。

四、核心规格速览

客户换屏之后整机厚度减了1mm多，重量轻了将近20g，SPI接线也让主板布线简化不少。罗姆液晶在12864这个规格上COG和COB两种工艺都有，做选型的时候不妨各拿一块回去点一下，实际显示效果和装配手感比看参数直观得多。选液晶模块这件事，纸上谈兵永远不如上机实测。

FAQ：常见问题解答

Q1：ST7565P和ST7565R有什么区别？
A：两者都是矽创的128×64点阵控制器，引脚和指令集基本兼容。主要差异在于内置显存参数和部分电气规格的微调，实际移植时初始化序列基本可以复用，但对比度EV值需要重新校准。

Q2：COG液晶模块和COB液晶模块怎么选？
A：追求轻薄、空间紧凑、电池供电的便携设备选COG；工况震动大、需要排针直插、方便现场维护的选COB。同分辨率下COG通常更薄更轻，COB在结构强度和可维护性上更有优势。

Q3：3.3V的屏能直接接5V单片机吗？
A：不建议。ST7565P的逻辑输入电压上限是VDD+0.3V，直接接5V信号可能损坏IC。如果主控是5V电平，需要加电平转换芯片，或者选5V供电版本的模组。

Q4：并口和串口怎么切换？
A：模块上P/S引脚接高电平（VDD）为8080并口模式，接低电平（VSS）为4线SPI串口模式。建议在PCB上预留焊盘或0Ω电阻，方便后期切换调试。

Q5：蓝模全透负显在户外能看清吗？
A：全透型依赖背光，强光下如果背光亮度不够会比较吃力。户外可读建议选FSTN半透半反正显型号，或者提高背光亮度并加遮光罩。

Q6：FPC接口怎么连接主板？
A：34Pin FPC采用P1.0间距、0.5mm厚度的双面接触金手指，需要在主板上焊接对应规格的FPC连接器座，也可以直接将FPC焊接到主板焊盘。注意弯折半径不要太小，避免内部走线断裂。

Q7：-20℃低温启动显示正常吗？
A：启动没问题，但STN液晶屏在低温下响应速度会明显变慢，画面刷新有拖影。如果对低温显示速度有要求，建议加加热补偿或选更宽温的液晶材料。
