客户做的是开关柜内的配电监控终端，屏要装在柜门上，平时柜门关着，靠背光照明，现场维护人员偶尔开门读数。要求很明确：320×240点阵、显示面积要够大、能同时跑参数表格和简易柱状图、柜内有接触器吸合的震动、预算敏感。按这个工况梳理下来，WYM320240B的几个关键参数正好对口：

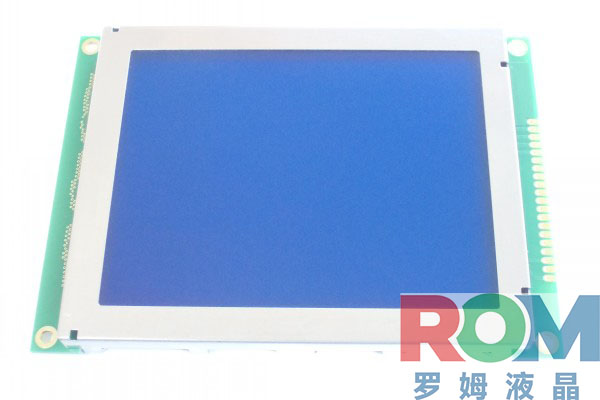

1. 显示规格：320×240 dots，1/240 duty、1/16 bias，STN蓝模全透负显，6:00视角。蓝底白字在柜内背光照明下对比度很扎实，比FSTN正显更"吸眼"，维护人员隔着半米就能看清告警码。
2. 外形与安装：模组尺寸139.0×100.0×12.0mm，有效显示区95.97×71.97mm，对角线约4.72英寸。四个φ3.5mm安装孔直接固定在面板上，不用额外支架。20Pin单排排针、2.54mm间距，插拔和焊接都方便。
3. 控制器与接口：SED1335（或兼容RA8835A），默认8080时序8位并口，内置32KB显存，支持文本/图形/混合三种显示模式，自带负压输出（VEE）和V0对比度调节端。
4. 供电与背光：逻辑5.0V（3.3V可定制），白色侧背光，板上已焊限流电阻，客户只需在A/K脚加5V即可，背光典型电流120mA、最大200mA。
5. 温度范围：工作-20~70℃、存储-30~80℃，过了高温高湿50℃/90%RH 72h和温循-20↔70℃十次的可靠性测试。
为什么选COB而不是COG？这是这次选型里讨论最多的一点。COB把驱动IC和外围器件直接邦定在PCB上、黑胶封固，玻璃通过导电胶条与板连接，整体刚性好、抗震动和粉尘的能力比COG强一截；缺点是厚度大一些（12mm vs COG常见的5~8mm），但柜装设备对厚度不敏感。开关柜里接触器每天吸合几十次，COG的玻璃邦定点长期受震容易出隐患，COB在这个场景下更让人放心。另外COB的PCB上预留了维修空间，真出了问题排查也方便。
SED1335这颗控制器在320240液晶模块上用了很多年，生态成熟，51、STM32、AVR都有现成的驱动代码可以参考。32KB显存覆盖320×240全点阵绰绰有余，作为一款图形点阵液晶模块，文本模式下内置160种5×7点阵字符，图形模式可以画坐标曲线和图标，混合模式做菜单叠加也方便。8位并口刷屏速度比串口快不少，做实时数据刷新和柱状图动画没有拖影问题。芯片自带负压输出，外围只需要一个电位器调V0对比度，不用自己搭升压电路，这一点对硬件工程师来说省了不少事。
实际应用中还有几个容易忽略的细节值得提一下。第一，全透型意味着背光必须常亮才能看清显示内容，如果设备需要超低功耗或者户外阳光直射环境使用，应该考虑半透半反的FSTN款；但在柜装、室内仪表这类场景下，全透蓝模的显示效果反而更优。第二，蓝模负显的6:00视角意味着从正面和稍下方看效果最好，安装高度要考虑操作人员的视线角度。第三，对比度电压V0随温度变化会有漂移，规格书建议每块屏都配独立的对比度调节电路，如果设备工作温度跨度大，可以考虑加温补电路。
做工业设备选型，除了参数对得上，供货稳定性也是硬指标。罗姆液晶从2009年开始做这类工业级lcm液晶模组，WYM320240B在他们的320240系列里一直是常规型号，物料和工艺都成熟，不会用两年就EOL。相比一些贸易商拼凑的方案，有自己产线和ISO9001体系的厂家在批次一致性上更可靠，这对需要五年以上供货周期的工控项目来说很关键。
最后简单对比一下同系列的FSTN款WYM320240C2：C2是94×83.5mm的小尺寸金属外框COB，FSTN正显半透半反，适合安装空间紧凑、有环境光辅助阅读的场景；B款则是139×100mm的大开孔蓝模全透，显示面积更大、价格更有优势，适合柜装和室内固定终端。两款都是20Pin并口、SED1335/RA8835A控制器的液晶模块，软件可以复用，硬件设计上只需要调整面板开孔和背光供电方式，选型切换的成本很低。
FAQ：常见问题解答
Q1：WYM320240B的COB工艺和COG有什么区别？哪个更好？
A1：COB是驱动IC邦定在PCB上、黑胶封固，玻璃通过导电胶条连接板子；COG是IC直接邦定在玻璃上、FPC引出信号。COB结构刚性好、抗震动和粉尘、可维修性强，适合工业柜装和有震动的场景；COG更薄更轻，适合便携设备。没有绝对好坏，看工况选择。
Q2：SED1335和RA8835A有什么区别？代码能直接用吗？
A2：RA8835A是SED1335的兼容替代型号，两者引脚定义、指令集和时序基本一致，现有代码可以直接移植。规格书标注"SED1335或者同等RA8835A"，出厂会根据物料情况选用其中一颗，客户侧无需修改软硬件。
Q3：这款屏可以用3.3V系统驱动吗？
A3：默认出货是5.0V逻辑和5.0V背光。如果主控是3.3V，需要在下单时说明，厂家会调整逻辑供电配置和背光限流电阻。不建议客户自行在5V模块上直接接3.3V信号，可能出现高低电平临界导致花屏。
Q4：蓝模负显和FSTN正显怎么选？
A4：蓝模全透负显在室内、柜装等背光常亮环境下对比度高、白字蓝底视觉冲击力强，但依赖背光；FSTN半透半反正显在有环境光的场景下可以关掉背光阅读、功耗更低，户外可读性更好。简单说：柜装室内选蓝模，户外或低功耗选FSTN。
Q5：这款320240液晶模块的功耗大概多少？
A5：逻辑部分典型工作电流11mA、最大15mA（不含背光），待机电流约0.05~20µA。背光典型120mA、最大200mA。如果需要省电，可以通过MCU的IO控制背光供电通断，或用PWM调光。
Q6：工作温度-20~70℃能满足户外设备吗？
A6：-20~70℃是标准工业级范围，适合大多数室内和有遮蔽的柜装设备。如果设备要在北方户外-30℃以下环境使用，建议联系厂家评估宽温定制或增加加热片方案。
Q7：20Pin并口接线太多，有没有串口版本？
A7：WYM320240B标准配置是8位并口（8080时序），在320×240分辨率下并口刷新速度有明显优势。如果对引脚数量有严格限制，可以咨询厂家是否有串口方案的替代型号，或者通过并口转串口芯片桥接。
