做了十几年工业仪表显示方案，经手的12864液晶模块不下一百款。早期用KS0108控制器的屏，显示汉字要外挂字库芯片，布线复杂不说，换个MCU平台驱动还得重写。后来改用带ST7920控制器的方案，内置中文字库这块确实省了不少事。上个月帮一个做电力仪表的客户选型，最终定了WYM12864G，从打样到小批量交付，记录几个关键点。

一、内置中文字库是最大的加分项
客户做多功能电力仪表，界面要显示"电压""电流""功率因数"这些中文参数。用无字库控制器，每个16×16汉字32字节字模都要往Flash里烧，几十个汉字加图标吃掉好几KB。ST7920内置8192个GB2312编码的16×16中文字型，发两个字节区位码就显示一个汉字，51单片机那点资源完全够用。
开发中几个细节要注意：
1. DDRAM地址非线性：四行起始地址分别是0x80、0x90、0x88、0x98，写滚屏程序要做行地址映射，别按连续地址递增。
2. 文本图形可混合显示：上半屏放汉字菜单，下半屏用GDRAM画简易功率曲线，不用外挂显存。
3. CGRAM可自定义4个16×16字符：生僻字或特殊单位符号自己造，写入后像普通汉字一样调用。

二、并口串口一键切换
这款lcd12864的PSB引脚设计很实用。接高电平走8位并口，全屏写入约12ms；接地进入串行模式，只需CS、SCLK、SID三根线。客户用STM32F103引脚紧张，并口占11个GPIO，切串口省出8个脚给采样芯片和485通信。串口液晶模块在引脚紧张的项目里优势明显，全屏写入约80ms，对仪表界面1~5fps的刷新完全够用；要做波形动画切回并口即可。
串口有个坑：ST7920串行协议是9位帧结构，每个字节拆成高4位低4位分两次传，前面加同步头（0xF8命令/0xFA数据）。第一次移植没按这个格式组帧，屏幕会全白或乱码。

三、蓝模负显在工业场景的适配
STN蓝模负显是电力仪表的经典搭配——深蓝底色配白色字，背光点亮后Cr典型值4以上，控制柜内光线稳定时读数清晰。全透结构需背光常亮，白色LED侧背光典型60mA，工业设备里不算负担，还支持PWM调光。
蓝模和FSTN正显怎么选：
1. 室内柜装、光线可控：蓝模负显对比度高，是电力仪表和测量仪器主流。
2. 半户外或强光直射：FSTN半透半反正显靠反射显示，阳光下更有优势。
3. 低功耗要求：蓝模必须开背光，FSTN反射型可关背光靠环境光显示。
罗姆液晶出厂时V0对比度电阻预焊好，样片到手不用外接电位器就能点亮。低温下V0有负温度系数，-20℃时对比度会下降，户外冬天运行的设备建议软件做温度补偿或加数字电位器动态调整。

四、COB工艺与装机可靠性

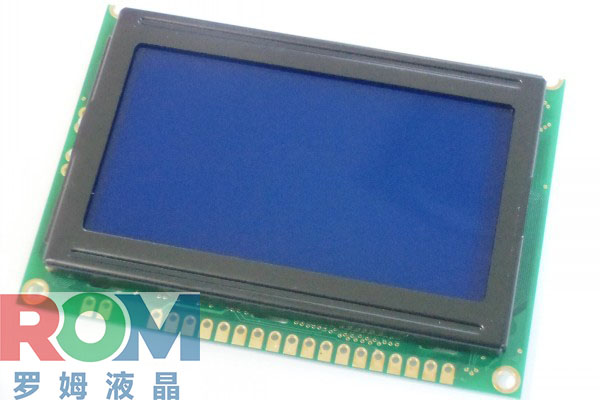

WYM12864G是COB封装，控制器芯片绑定在PCB上用黑胶封固，厚度8.5mm，比COG屏厚但抗震性好。客户仪表装在开关柜上，合闸震动不小，COB结构比COG更让人放心。四个φ2.5mm安装孔铜柱固定，21Pin 2.54mm排针插拔方便，量产测试效率高。
可靠性测试覆盖：80℃存储72h、-30℃存储72h、70℃工作48h、50℃/90%湿度72h、-20~70℃温度循环10次。这类工业级液晶屏在电力仪表和测量仪器领域装机多年，工艺成熟。逻辑电流典型0.2mA，待机仅30µA，含背光整体约0.3W，对工业设备电源预算基本可忽略。

总的来说，WYM12864G这款12864液晶模块在电力仪表和测量仪器领域是个稳妥的选择。ST7920中文字库降低开发门槛，并串口可切换适配不同主控资源，COB工艺保证震动环境下的可靠性。选型时确认好供电电压、接口模式和V0温度补偿，基本不会踩坑。

FAQ：常见问题解答
Q1：ST7920内置多少个中文字？
A1：内置8192个16×16点阵GB2312简体中文字型（ST7920-0B版本），覆盖一二级字库常用字。繁体BIG5版本需定制注明。

Q2：并口和串口怎么切换？
A2：PSB引脚接高电平（VDD）为并行模式，接低电平（VSS）为串行模式。并行模式下还可通过功能设定指令的DL位选择8位或4位总线。硬件设计时PSB建议上拉或下拉固定，不要悬空。

Q3：3.3V单片机能直接驱动吗？
A3：模组默认5V供电，ST7920自身工作电压2.7~5.5V，可定制3.3V版本。3.3V MCU驱动5V模组时，高电平需满足VIH≥0.7VDD（3.5V），3.3V的IO可能处于临界值，长走线建议加电平转换。

Q4：串口模式刷新速度够吗？
A4：串行模式全屏写入约80ms，对电力仪表这种1~5fps的界面完全够用。需要快速刷新波形或动画时用8位并口，全屏写入约12ms。

Q5：蓝模负显阳光下能看清吗？
A5：蓝模全透型主要靠背光显示，强光下背光会被环境光压制，对比度下降。有阳光直射的场景建议选FSTN半透半反正显版本。

Q6：可以显示自定义图形吗？
A6：可以。ST7920内置64×256位GDRAM绘图区域，支持画点、线、矩形和自定义图标。通过扩展指令集开启绘图模式，先写垂直地址再写水平地址，每次写入两个字节完成16点数据。

Q7：整体功耗多少？
A7：ST7920逻辑电流典型0.2mA、最大0.45mA（不含背光），待机模式仅30µA。白色LED背光典型60mA，整体约0.3W，背光可PWM调光降低功耗。
