去年Q4接手一个配电终端显示项目，客户要在70mm×35mm的窗口内塞进一块液晶模块，温区-20℃到70℃，主控板同时预留并口和SPI。选型过程有几个节点值得记录。

一、工艺与尺寸

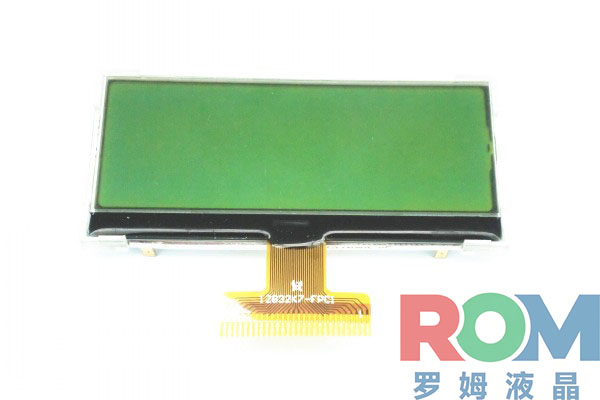

最先排除COB方案——COB模组厚度普遍8mm以上，结构余量不够。COG工艺把驱动IC直接邦定在玻璃上，FPC引出信号，整机厚度能压到6mm以内。最终选定WYM12832K7G，外形66.7×31.2×5.9mm，装进去四周还有装配余量。

二、控制器与接口
这颗cog液晶模块搭载ST7565R控制器，在工业点阵屏里算是成熟平台，内置升压、稳压和电压跟随电路，外围只需几颗电容。1/32 duty驱动128×32点阵，4行16像素字符或简易图形都能显示。P/S引脚拉高走并口，拉低切4线SPI，样机调试和量产不用改板。罗姆液晶的FAE在EV调试阶段给了一组参考初值，省了不少时间。

三、调试记录
1. 蓝模负显在阳光直射下对比度衰减明显，半户外柜建议改FSTN正显或调整偏光片角度，这是STN材质的光学共性。
2. ST7565R的EV寄存器有64级可调，低温下液晶阈值电压会漂移，软件里建一张温度-EV对照表，批量一致性会好很多。
3. V0至V4升压电容必须按规格书贴齐，少一颗就可能显示发虚或残影。

四、场景适配
128×32在工业仪表里很常见——配电终端轮显电压电流、充电桩状态码、工控控制器报警信息，信息量刚好。比TFT省成本功耗低，比字符屏又能画自定义图符。这类图形点阵液晶模块在仪器仪表和电力监控场景装机量稳定，-20~70℃属于标准工业级液晶屏温区，多数室内柜装设备都能覆盖。

整体来看，WYM12832K7G是一款定位清晰的点阵液晶模块，COG超薄、双接口可切、温区够用，在仪表和工控小屏选型时值得纳入备选。

FAQ：常见问题解答
Q1：12832点阵屏能显示多少汉字？
A1：按16×16点阵计算，可显示2行、每行8个汉字。

Q2：-20℃需要加热片吗？
A2：不需要。该模组标称-20~70℃，ST7565R内置升压电路在此范围可正常启动，-30℃以下才需额外加热。

Q3：蓝模负显和FSTN正显怎么选？
A3：蓝模负显室内弱光效果好；FSTN正显强光下可读性更优，适合半户外场景。
