前阵子，东北一个做燃气表的客户给我发来视频：室外的断码屏上电只剩背光亮，一个字都不显示，搬回暖气房放半小时又自己好了。我回他一句：不是屏坏了，是选型这关没算过账。做工业显示十几年，这种冬天"罢工"的屏我见得太多，问题十有八九出在温度规格和驱动配置上。

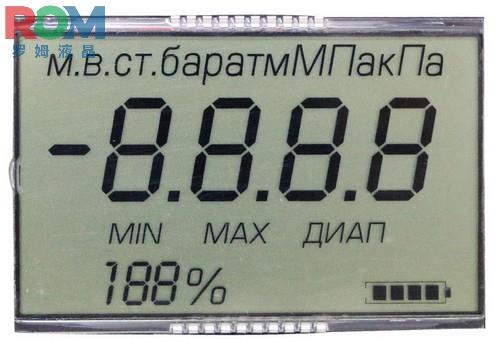

行内一般叫它段码屏，"断码屏"是客户那边的口语写法，东西是同一个：靠COM和SEG电极扫描、逐段点亮数字和图标的单色液晶屏。结构简单、功耗低、成本低，电表、气表、温控器上用得最多。但简单不等于随便选，尤其在低温环境。

一、低温下液晶到底发生了什么
液晶是介于固体和液体之间的有机物。常温下分子流动性好，电场一来偏转很快；温度一降，粘滞系数呈指数级上升，分子转不动了，直接表现就是：
1. 响应变慢、拖影。普通TN液晶-20℃时响应时间从常温几毫秒拉长到50毫秒以上，跳字时能看到残影。
2. 字淡、发白。液晶阈值电压随温度降低而升高，原来的驱动电压"推不动"液晶，对比度往下掉。
3. 完全不显示。低于规格下限后液晶进入玻璃态失去流动性，屏面整屏浅淡；升温后一般自行恢复，不会永久损坏。
低温液晶屏的思路就两条：让液晶在低温下还能动（材料和温度档位），让驱动电压跟着温度走（补偿）；实在扛不住，就给屏加热。

二、三套典型场景的配置方案
这些年我按客户的实际工况，把低温段码方案归成三类，配置思路完全不同：
1.户外电表。国网招标的表计基本要求-40~70℃，而且查表要斜着看，tn液晶屏视角偏窄，TN模式正视方向外大约±30°就开始反色，我一般直接推荐HTN或STN/FSTN，对比度和视角都够。驱动上段数少用HT1621，CS、WR、DATA三四根线和MCU通信；现在很多电表MCU自带LCD控制器，工业级型号工作温度能到-40~105℃，省掉外置驱动IC反而更可靠。
2.燃气表、水表。这类表的断码屏难点在电池供电，加热膜动辄几瓦功耗，表里那节锂电池根本带不动，方案得反过来做：屏上省功耗，靠宽温配方硬扛。选-30~80℃的宽温液晶屏，反射式液晶屏白天靠环境光显示，背光只在按键时点亮；驱动用MCU内置LCD控制器，静态功耗压到微安级。固件里做一张温度-驱动电压对照表，NTC测到温度降了就抬Vcom、调偏压参数，字淡的问题能解决大半。北方"煤改气"户外挂表普及之后，温度补偿基本成了硬性要求。
3.工程机械、户外充电桩这类有稳定电源的设备。这时候加热膜就用得起了。断码屏这类单色TN/STN屏配PET加热垫最划算，贴在背光模组下面，热量经背光传到液晶层，行业测试约240秒能把模组温度抬升20℃左右；需要高透光的彩屏才上ITO加热膜（WINSTAR低温加热方案）。加热回路加温控开关，-20℃以下启动、升到0℃断开，顺便解决凝露起雾。罗姆液晶做液晶屏定制这些年，段码屏是走量最大的品类之一，目录里-40~70℃的宽温液晶屏有3款，配加热膜的方案在东北和西北客户现场跑了三个冬天，没再收到过低温不显示的投诉。

三、驱动和配套的几个细节
1. 偏压和占空比必须和屏匹配。同一块屏配错驱动IC，轻则亮度低，重则视角偏移到要歪着头看。按段码屏开模流程定制时，让供应商把Duty、Bias写进规格书：128段以内用HT1621，段数超了换HT1622，选型可对照合泰HT162x应用指南的驱动能力表。
2. 段码屏只能交流驱动。COM和SEG上必须是交变波形，对比度由两者电压的RMS差值决定；图省事给直流电压，液晶会电解，几天就废。
3. 别迷信"宽温万能"。宽温配方-30℃以下响应照样变慢，显示静态数字影响不大，跳字频繁的界面要慎重，必要时还是得上加热。
4. 验证要做高低温循环。常温点亮不算数，至少在目标低温下限静置4小时后测对比度和响应，再做几轮温度冲击，把问题留在实验室。

断码屏单价不高，但在户外批量铺开后，售后成本是屏钱的几十倍。低温选型把温度档位、驱动补偿、加热配套三件事配齐，后面基本省心。拿不准的工况，把环境温度、供电条件和显示内容整理给屏厂，按规格书推荐方案，比自己猜靠谱。
