一、背光亮但屏幕上一个字都没有
这是最高频的问题，九成以上出在对比度电压V0上。不少人以为背光亮了屏就该工作，背光和显示是两套独立电路：背光只是LED灯条，VCC和GND接对就亮；字符能不能看见，取决于V0引脚给液晶的偏压是否合适。V0电压过高（接近VCC）时液晶不翻转，屏幕看着像没通电；过低（接地）则所有像素全黑，出现一排实心方块。正确做法是用10kΩ电位器在VCC和GND之间分压，中间抽头接V0，上电后缓慢旋转，通常V0对地电压在0.5~1.2V之间字符就会浮现。电位器调到头还是没反应的话，再检查RS、E、D4~D7这几根信号线有没有接反或虚焊，51单片机的P0口还需要外加上拉电阻。
二、上电显示黑块或乱码
能看到黑块说明对比度没问题，故障通常在初始化时序。HD44780兼容控制器是1602液晶显示屏的核心，罗姆WYM1602系列用的AIP31066也属于这一类。上电后必须走严格的唤醒流程：先延时15ms以上等电源稳定，然后连续三次发送0x30（8位模式唤醒），每次间隔至少4.1ms，再发0x20切换到4位模式，之后才能正常发功能设置指令。这个三步唤醒不是走形式——控制器上电后状态不确定，直接发4位指令可能被当成8位数据的高半字节解析，结果就是乱码。另外每条普通指令执行需要约40μs，清屏和归位指令要1.6ms以上，延时不够会丢指令。
三、I2C转接板只显示方块
PCF8574 I2C转接板能把接线从十几根减到4根（VCC、GND、SDA、SCL），但也带来新故障点。最常见的是I2C地址不匹配：PCF8574默认地址0x27，PCF8574A是0x3F，不同厂家用的芯片不一样，代码写死0x27而实际模块是0x3F就会通信失败，跑一遍I2C扫描程序确认实际地址最快（参考CSDN技术分析）。其次看转接板上自带的蓝色小电位器，位置和直插版不同，容易被漏掉。SDA和SCL线必须有4.7kΩ上拉电阻，部分转接板已集成，长距离布线时要额外补加。STM32用户还要注意HAL库I2C地址需左移一位（0x27 << 1），直接填7位地址会通信异常。
四、工业现场偶尔花屏或死机
实验室跑得好好的，到配电柜、变频器旁边就偶尔花屏，这类问题多半跟电源噪声和电磁干扰有关。1602液晶显示屏本身是电压驱动型器件，对电源纹波比较敏感。几个实操建议：
1. VDD和GND之间就近加0.1μF陶瓷去耦电容，滤高频噪声；
2. 信号线远离继电器、接触器等强干扰源，排线尽量短；
3. E引脚空闲时保持低电平，防止噪声尖峰误触发使能；
4. 系统有ADC等精密模拟电路时，数据没变化就不刷新屏幕，减少数字噪声耦合。
罗姆液晶从2009年开始做工业液晶模组，这类现场干扰问题在选型阶段就会介入评估，根据设备的EMC环境推荐合适的接口方式和排线方案，比等产品到了现场再整改省心得多。
五、1602能显示中文吗
标准1602液晶显示屏的CGROM只固化了ASCII字符和少量日文片假名，不能直接显示中文。控制器内部有64字节CGRAM，可以自定义最多8个5×8点阵的简单图案——温度计符号、电池格、上下箭头这类够用，想显示完整汉字不现实。项目需要中文的话有两个方向：一是换带中文字库的点阵液晶屏（如128×64规格，ST7920控制器内置GB2312字库）；二是直接选单色液晶屏的图形点阵系列，显存方式绘图，灵活度最高但需要自行取模。1602的定位就是纯字符输出——温度数值、设备状态、电压读数，简单可靠才是它的价值。
六、工业环境温度和寿命够不够

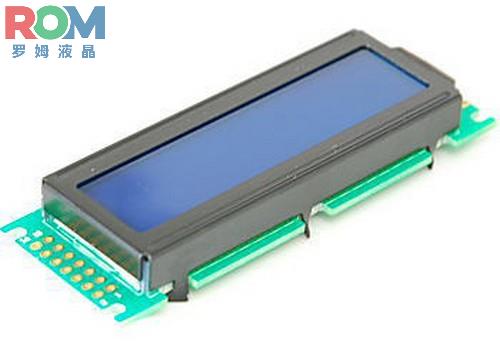

标准字符液晶屏工作温度一般是-20~70℃，室内控制柜、仪器仪表、配电终端等场景完全够用。以WYM1602B为例，外型尺寸80×36×12.9mm，提供BLUE和YELLOW两种显示模式，AIP31066控制器兼容HD44780指令集，16pin排针连接，接口方式为SPI/MCU。设备要在-30℃以下的户外或80℃以上的冶金车间运行，则需要选宽温规格的液晶模块，选型时直接跟厂家确认温度曲线和实测数据。寿命方面，字符型LCD的MTBF通常在5万小时以上，背光LED寿命取决于工作电流，工业应用中建议背光串联限流电阻控制在15~20mA，避免长时间满亮度常亮。极端温度下反复开关机时液晶响应会变慢，属于正常物理特性，回温后自动恢复。
七、小结
1602液晶显示屏之所以用了几十年还没被淘汰，核心就是靠谱：没有复杂协议栈，不依赖操作系统，几百字节代码就能驱动，抗干扰能力远胜同尺寸TFT和OLED。遇到问题按"对比度→电源→初始化时序→信号线→EMC"的顺序排查，基本能快速定位。在液晶屏模块选型或驱动调试上拿不准的话，把应用场景和硬件环境列清楚，找有经验的工程师对一遍，比自己反复试错效率高很多。
