在工业显示领域，有一类屏幕不发光、不炫彩，甚至不需要持续供电来维持画面——段码液晶屏。它凭借超低功耗、高可靠性和极低的模组成本，成为仪器仪表、工业面板、医疗设备等场景的首选显示方案。而tn液晶屏（Twisted Nematic LCD）作为段码屏最成熟的实现方式，自上世纪70年代商业化以来，至今仍保持着稳定的市场需求。本文从驱动原理、性能优势、典型应用到工艺升级，系统梳理tn液晶段码屏的技术演进脉络与选型要点。

一、段码液晶屏与TN模式的技术关系
段码液晶屏（Segment LCD）是一种将显示内容拆分为固定笔段电极的液晶显示形式。与点阵屏或TFT彩屏不同，段码屏的每一个"段"都是一个独立的显示单元，由ITO玻璃上的蚀刻电极直接控制。这意味着它不需要复杂的驱动IC或帧缓冲区，主控MCU的普通GPIO即可直接驱动。tn液晶屏是段码屏最常用的液晶模式。TN模式的核心在于：液晶分子在上下两层玻璃基板之间呈90°扭曲排列。无电场时，自然光通过第一层偏振片后随液晶分子的扭曲路径旋转90°，透过第二层正交偏振片呈现亮态；施加电压后，液晶分子沿电场方向排列，失去旋光能力，光线被阻挡形成暗态。这种"电控旋光"机制结构简单，驱动电压仅需3-5V，响应时间约30-50ms，每一段的功耗可控制在微安级别。

二、TN段码屏的核心性能优势
1. 超低功耗：段码屏的每个段由独立电极驱动，静态显示时几乎不消耗功率。实测数据显示，典型4位7段TN屏在100Hz驱动频率下，全段工作电流不超过50μA，休眠电流低于2μA。一颗CR2032纽扣电池即可支撑设备运行5-7年
2. 抗电磁干扰：TN型液晶分子结构简单稳定，驱动过程中无高频开关信号，天然具备优秀的电磁兼容性。在变频器、继电器等强干扰源附近仍能稳定显示，不会出现花屏或乱码
3. 长寿命与高可靠性：TN段码屏的典型寿命超过50000小时，远超一般设备的使用周期。无背光衰减问题（反射式方案），无有机材料老化风险，在温湿度交变环境下表现稳定
4. 成本优势：相比点阵屏，段码屏无需光刻复杂的像素矩阵，模具开模成本可降低30%以上。批量生产后单片成本可控制在极低水平，适合大规模部署

三、tn段码屏的典型应用场景
段码液晶屏的显示内容由固定电极决定——能显示什么、显示几位数字或字符，在设计阶段就已确定。这种"静态状态机"的特性，让它特别适合只需用固定字符、数字或符号传达关键信息的设备：
这些场景有一个共同特点：不需要动态刷新的复杂界面，只需要清晰、稳定地呈现温度、电量、设备状态等核心参数。段码液晶屏恰好以最低的工程代价满足了这一需求。

四、段码液晶屏的工艺升级方向
尽管TN是一项成熟技术，段码液晶屏的工艺仍在持续演进：
1. 取向层工艺优化：新型聚酰亚胺（PI）材料的引入，提升了液晶分子的锚定强度，低温下响应速度明显改善，-40℃环境中仍可正常驱动
2. 宽温液晶配方：通过多组分混晶技术，将向列相温度窗口扩展至-30℃~+85℃，满足户外工业设备的极端温度需求
3. 抗UV与抗老化处理：偏光片引入抗紫外线和抗氧化添加剂，高温高湿环境下对比度衰减降低，显示寿命进一步延长至10年以上
4. 高对比度补偿膜：FSTN工艺（STN+光学补偿膜）的应用，将段码屏对比度从TN的5-10:1提升至35-50:1，视角范围从±30°扩展到±65°以上

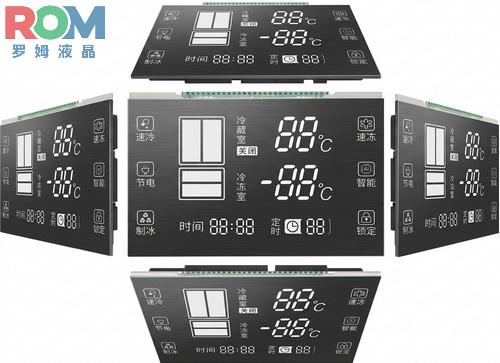

罗姆液晶在单色段码屏产品线上整合了上述新工艺，覆盖TN正显、HTN负显、VA负显等多种显示模式，支持COG与COB两种封装工艺，可根据客户设备的尺寸、视角和环境要求定制段码排布与背光方案。

五、TN段码屏选型要点
1. 明确显示内容：段码屏的显示内容由电极排布决定，定制前需确认需要显示的字符、数字、符号及其排列方式
2. 选择显示模式：TN适合成本敏感的室内场景（视角±30°，对比度5-10:1）；HTN为TN升级版，视角和对比度均有改善；FSTN适合对显示清晰度要求较高的工业场景；VA适合需要高对比度负显效果的场合
3. 确认工作温度：商用级（0~50℃）还是宽温工业级（-30℃~+85℃），直接决定液晶材料和驱动方案的选择
4. 驱动参数匹配：工作电压（3.3V/5V）、COM数量、偏压比需与主控MCU的IO资源匹配
5. 封装工艺选择：COG工艺体积更小、厚度更薄，适合空间受限的便携设备；COB工艺成本更低，适合批量较大的标准化产品
tn液晶段码屏以"简单即可靠"的设计哲学，在工业显示的细分领域持续发挥着不可替代的作用。对于只需要稳定显示固定信息的设备而言，它仍然是功耗最低、成本最优、寿命最长的工程选择。
