做了十来年液晶屏相关的工程工作，从早期调试TN面板到如今主推工业级TFT模组，踩过的坑、拆过的屏加起来也能摆满一间屋子。经常有客户拿着规格书问我："这个tft液晶屏的响应时间25ms够不够用？"或者"tft彩屏的视角标了80/80/80/80，这到底什么意思？"参数看得很细，但往往忽略了一些更底层的东西。这篇文章就从TFT的面板结构讲起，把驱动设计、核心参数和选型要点做一次系统性的拆解。

一、TFT液晶屏的面板结构：不只是"一块玻璃"

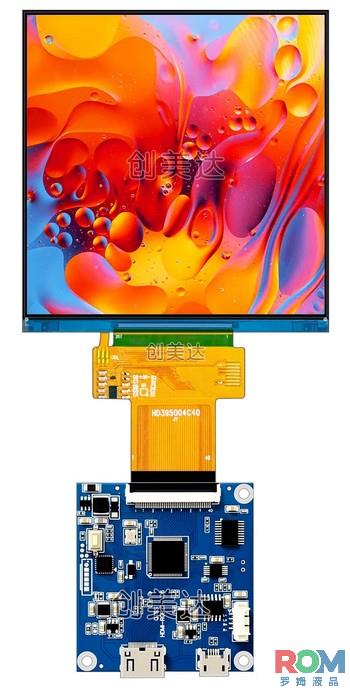

很多人以为液晶屏就是一块玻璃加个背光，实际上一个标准的tft液晶屏模组至少包含以下核心层：
1. TFT基板（下基板）：玻璃基板上通过光刻工艺制作薄膜晶体管（TFT）阵列，每个子像素对应一个TFT开关管和一个像素电极。这是实现"点对点"独立控制的基础。
2. 彩色滤光片（CF，上基板）：由红（R）、绿（G）、蓝（B）三原色滤光单元组成，每个子像素上方对应一个滤光单元。RGB三基色按不同亮度组合，人眼即可感知全彩画面。
3. 液晶层：夹在上下基板之间，厚度通常在3~5μm。液晶分子在电场作用下偏转，改变光的偏振方向，从而控制每个像素的透光量。
4. 偏光片：上下各一片，偏振方向相互垂直（90°夹角）。液晶层充当"可变延迟器"，通过电压控制偏振光的旋转量，实现明暗调制。
5. 背光模组：LED阵列提供均匀白光。工业级产品通常采用高亮度LED，亮度可达500~1000 cd/m²。
6. 驱动IC：负责将MCU送来的数字信号转换为像素电极上的模拟电压，控制每个子像素的灰阶。
理解了这个结构，后续的参数分析才有根基。

二、核心参数拆解：哪些数据真正影响你的设计
拿到一块tft彩屏的规格书，面对几十项参数，真正需要在选型阶段重点关注的有以下几项：
1. 分辨率与像素结构
分辨率决定了显示的信息密度。但很多人忽略了一个事实：分辨率越高，对驱动IC的数据吞吐能力和接口带宽要求也越高。以3.5寸屏为例，320×480（QVGA）分辨率下，一个RGB888帧的数据量约为450KB；升级到640×480（VGA）后翻四倍到约1.8MB。如果你的MCU主频不够或者接口速率跟不上，画面刷新率就会掉。
2. 接口类型
常见的tft模组接口有以下几种，选型时需要根据主控资源做匹配：
一个常见的踩坑点：用8080接口驱较高分辨率的屏，帧率上不去但找不到原因——其实是接口带宽已经饱和了。
3. 视角技术：TN、IPS还是VA？
这是tft液晶屏选型中容易被低估的参数。
• TN型：成本最低，响应速度最快（典型5~8ms），但视角窄（约±45°/±25°），偏离法线方向后对比度急剧下降、色彩偏移明显。适合固定角度观察的仪表类场景。
• IPS型：视角可达±85°/±85°，色彩还原好，但成本比TN高30%~50%，响应速度略慢（典型10~14ms）。医疗设备、手持终端等需要多角度观看的场景首选。
• VA型：对比度最高（可达3000:1以上），视角介于TN和IPS之间，常用于对黑色纯度要求高的场景。
4. 工作温度范围
这一点在工业场景中几乎是决定性参数。普通商用级tft彩屏工作温度0~50℃，在空调房里没问题。但工业现场的情况完全不同：
• 夏季封闭配电柜内部温度可达60~65℃
• 北方冬季户外设备启动时环境温度可能低至-20℃
• 低温下液晶材料黏度增大，响应时间从25ms劣化到300ms以上，画面出现严重拖影
工业级tft液晶屏通常覆盖-20℃~70℃，需要采用宽温液晶材料和工业级驱动IC。罗姆液晶在电力自动化设备上的产品就要求宽温规格，因为现场设备的运行环境不会有空调保驾护航。
5. 亮度与对比度
室内环境300~500 cd/m²的亮度足够。但如果设备要装在靠近窗户的位置或者半户外场景，就需要800 cd/m²以上的高亮屏，否则阳光直射下画面基本看不清。
对比度方面，TN屏典型值500:1，IPS屏800:1~1000:1。如果在强光环境下使用，可以通过光学贴合（OCA）技术将对比度提升到1500:1以上，原理是消除空气层带来的界面反射。

三、背光设计：一个容易被忽视的可靠性瓶颈
LED背光看起来简单，实际上是模组里寿命最短的部件。普通商用屏的背光寿命约20000~30000小时，而工业级产品要求50000小时以上。
背光衰减直接导致两个问题：
1. 亮度随时间下降，使用两年后可能衰减到初始值的70%
2. LED灯珠老化不均匀，出现局部暗区
工业级方案通常采用更高规格的LED芯片、优化散热设计（铝基板替代FR4），并在恒流驱动电路上留有余量，确保在寿命末期仍能满足最低亮度要求。

四、选型建议总结
最后给几条实操建议：
1. 先定环境再选屏：温度范围、振动等级、湿度条件决定了你该看商用级还是工业级产品线，这一步不能倒过来。
2. 接口带宽要留余量：按最大分辨率和最高帧率计算数据吞吐，留20%以上的余量。
3. 视角需求要明确：固定角度观察选TN够用，多角度观看选IPS，别为了省成本在TN上栽跟头。
4. 背光寿命不是虚参数：问清楚供应商的背光寿命测试条件和衰减曲线，这个数据直接影响设备的维护周期。

选型这件事，本质上是把应用场景的需求翻译成面板参数，然后在性能、成本和可靠性之间找到平衡点。参数表上的每个数字背后都有物理含义，理解透了，选型自然不会出错。
